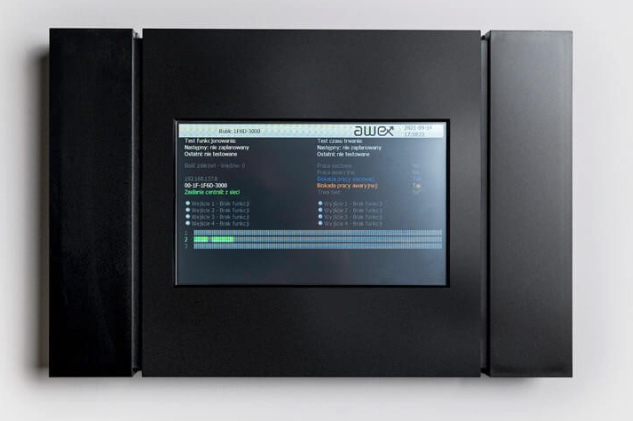

System RUBIC UNA jest to najnowsza i najbardziej zaawansowana
wersja systemu monitorowania niezależnych opraw oświetlenia
awaryjnego oraz ewakuacyjnego za pomocą przewodów komunikacyjnych. Dedykowany jest do obiektów średniej
lub dużej wielkości. Każda centralka posiada możliwość kontroli do 4000 opraw przy użyciu modułów podrzędnych MPU250 – Power. Moduły podrzędne komunikują się z centralką RUBIC UNA poprzez sieć LAN. Z uwagi na wykorzystanie połączenia za pośrednictwem sieć LAN istnieje możliwość komunikacji pomiędzy modułami podrzędnymi.
RUBIC UNA posiada panel dotykowy oraz graficzne, intuicyjne menu,
co sprawia że w łatwy i prosty sposób można skonfigurować system bez
użycia aplikacji SmartVISIO.
Z uwagi na zastosowane rozwiązania techniczne wyeliminowano
znaczenie polaryzacji podczas podłączania magistrali komunikacyjnej do:
• centralki RUBIC UNA
• modułów podrzędnych MPU250 – Power
• modułów adresowych RU
Każdy moduł adresowy RU posiada własny, indywidualny numer/
adres. Adresy nadawane są na etapie produkcji, a zatem niewymagane
jest, podczas instalacji oraz prac konserwacyjnych, dodatkowe urządzenie w postaci programatora adresu.
Charakterystyka centralki RUBIC UNA:
• centrala z panelem dotykowym
• unikalne adresy opraw
• moduły adresowane na etapie produkcji
• niewymagany programator adresu
• intuicyjne graficzne menu
• dowolna polaryzacja przewodów komunikacyjnych
• 4 bezpotencjałowe wejścia i wyjścia wbudowane w centralę
• możliwość zdalnej kontroli poprzez Ethernet i stronę www
• monitorowanie centrali do 750 opraw – 3 magistrale logiczne 01, 02 i 03 (każdy po 2 kanały fizyczne)
• możliwość rozszerzenia do 4000 opraw poprzez zastosowanie modułów
podrzędnych
• sygnalizacja stanu systemu ikonami na ekranie centrali
• możliwość podłączenia zarówno fluorescencyjnych, jak i ledowych
źródeł światła
• wewnętrzny akumulator zapewniający ciągłą pracę centrali
• automatyczne wykonywanie testów
• rejestrowanie wyników testów w dzienniku zdarzeń
• możliwość podziału opraw na grupy z dowolnie konfigurowanym
czasem testowania
• tryb pracy nocnej dla wybranych opraw/grup
• zarządzanie i wizualizacja systemu za pomocą dedykowanego
oprogramowania SmartVISIO
• system BACnet, umożliwiający kompatybilność RUBIC UNA z systemem BMS
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
- Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
- Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
- Towar jest fabrycznie nowy
- Gwarancja udzielana i realizowana jest na podstawie faktury VAT
- Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
- Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)
B1 = laska
Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.
B2 = płotek
Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.
B5 = kiełbaska
Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
