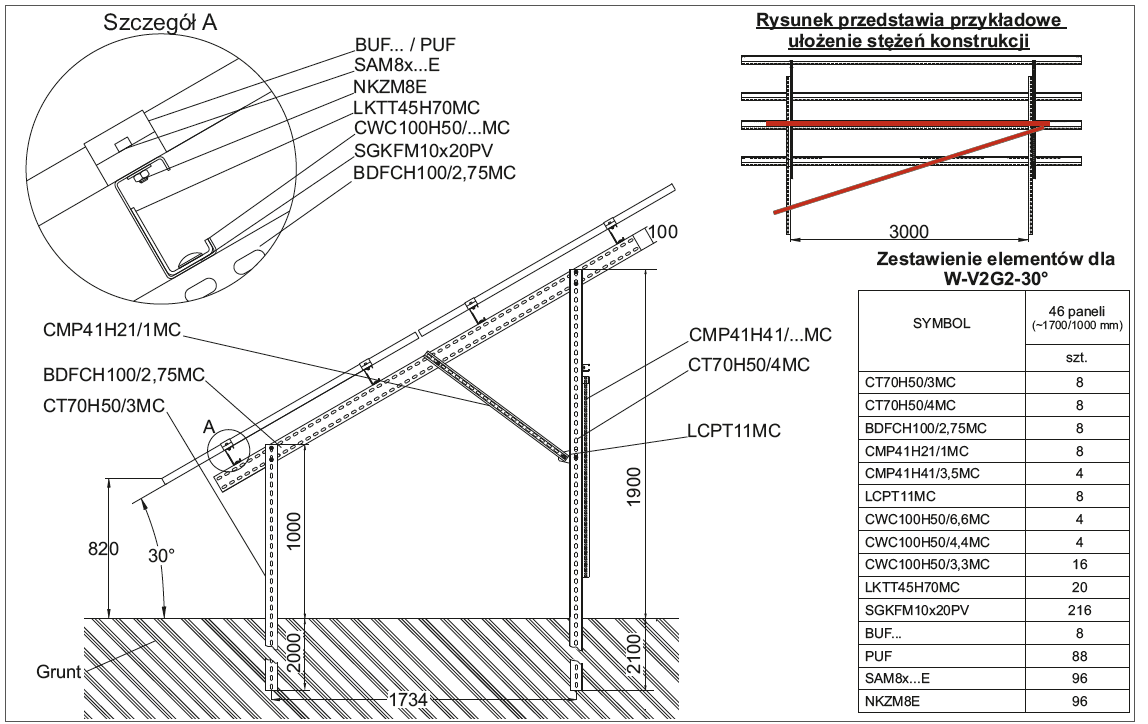

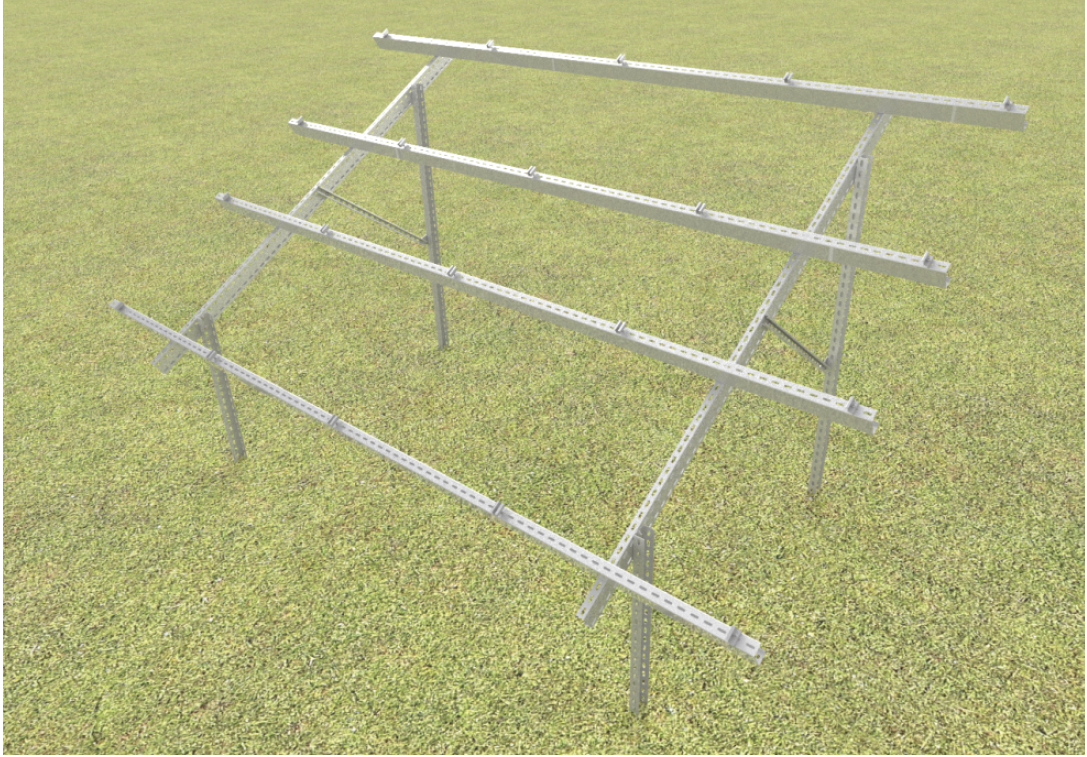

Konstrukcja wolnostojąca W-V2G2

Kompletny system wsporczy umożliwiający zamocowanie. dwóch rzędów paneli w układzie wertykalnym

Opis techniczny:

Materiały systemu wsporczego:

MC- stal konstrukcyjna w gat. S250GD oraz S350GD w powłoce Magnelis, dla słupów podporowych ZM430, dla części montowanych nad ziemią ZM310,

A- Aluminium,

E- Stal nierdzewna,

F- Stal cynkowana metodą cynku płatkowego,

Konstrukcja przebadana pod kątem wytrzymałościowym.

Układ modułów:

· pionowy/wertykalny-V

Warunki gruntowe:

· grunt o dobrej/wysokiej nośności

Warianty montażowe konstrukcji:

· konstrukcja W-V2G2 wbijana w grunt (głębokość kotwienia uzależniona od warunków gruntowych),

· konstrukcja W-V2K2 - słupy podporowe kotwione do fundamentu betonowego

· konstrukcja W-V2B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie (wielkość fundamentu uzależniona od warunków gruntowych)

· konstrukcja W-V2S2 na zamówienie śruba wkręcana w grunt

do mocowania słupa podporowego
