Ogólne parametry techniczne |
Napięcie zasilania |
230V |
Zgodność z normami europejskimi (CE) |
TAK |
Certyfikat CNBOP |
TAK |
Szczegółowe parametry techniczne |
Źródło światła |
LED |
Stopień ochrony IP |
IP20 |
Wykonanie
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
Montaż
Podtynkowy
Napięcie zasilania
Oprawa autonomiczna - 220 - 240 VAC 50 - 60 Hz
Opawa baterii centralnej CB - 220 - 240 VAC 50 - 60 Hz, 176 -275 VDC
Oprawa do centralnej baterii FZLV II - 48 VDC
Oprawa do centralnej baterii FZLV - 24 VDC
Źródło światła
1W, 2W, 3W LED
Optyki:
U – uniwersalna
R – droga ewakuacyjna
Temperatura barwowa: 6000K
Żywotność: 50000h
Czas ładowania
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
Czas podtrzymania
1 h lub 3 h
Klasa ochronności
II lub III
Stopień ochrony i wytrzymałości
IP20, IK08
Temperatura otoczenia
Wersja autonomiczna: ta: 0°C ÷ 40°C
Wersja CB: ta: 0°C ÷ 50°C
Opcje
SE – awaryjna (na ciemno)
SA – sieciowo-awaryjna (na jasno)
AT – autotest
PT – przycisk testu
RU – system monitoringu opraw awaryjnych Rubic UNA
FZLV – system centralnej baterii 24 VDC
FZLV2 – system centralnej baterii FZLV II 48VDC
CB – system centralnej baterii
Informacje dodatkowe
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora
Zabezpieczenie przed głębokim rozładowaniem
Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II

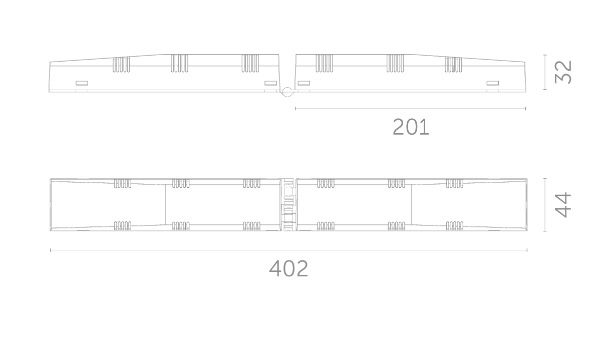

Elektronika oraz pakiet akumulatorów montowany w dodatkowej obudowie
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
