Moc |
2W |
|
Czas pracy na baterii |
1h |
ZASTOSOWANIE:

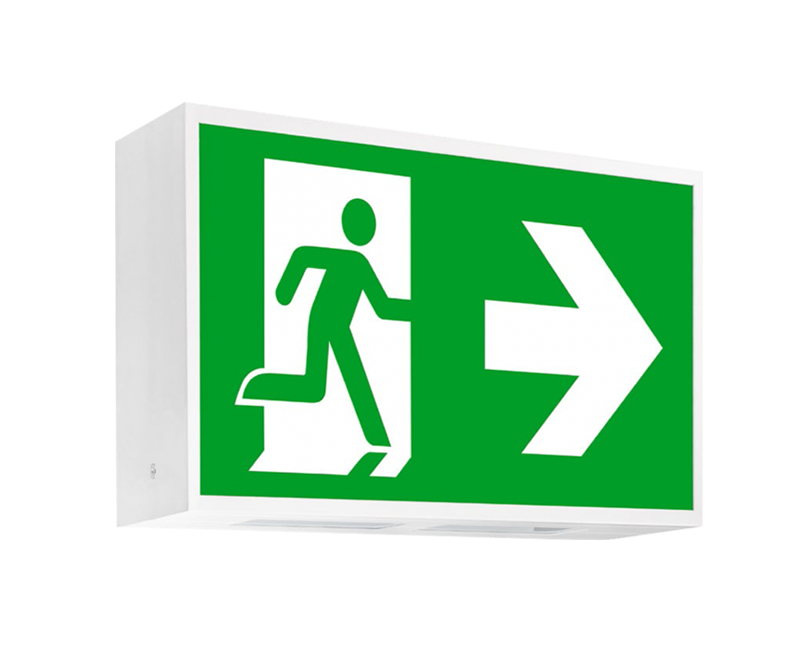

ALU SGN LED jest natynkową oprawą LED małej mocy, przeznaczoną do oświetlenia awaryjnego. Jej zadaniem jest wyznaczanie dróg ewakuacyjnych i wyjść awaryjnych przy użyciu odpowiedniego wewnętrznie podświetlanego znaku ewakuacyjnego w standardzie ISO 7010.
Oprawa ALU SGN LED jest kompatybilna ze wszystkimi systemami oferowanymi przez firmę HYBRYD.
CECHY:
• Oprawa wskazująca kierunek ewakuacji Diody LED sygnalizujące stan pracy oprawy
• Zabezpieczenie przed głębokim rozładowaniem akumulatora Praca awaryjna (ciemna) lub awaryjno-sieciowa (jasna)
• Możliwość podłączenia do systemu centralnego zarządzania, zasilania centralnego lub zasilania grupowego
• Wiele wariantów mocowania
• Obudowa wykonana z aluminium, klosz z PC Montaż wewnątrz budynku
• Występuje w trzech wariantach rozmiaru
DOSTĘPNE WYKONANIA:
ST, AT, CT, CB, CBAM, LVAM
MATERIAŁ:
Materiał obudowy – malowane proszkowo aluminium
Kolor obudowy – RAL 9003, inne na specjalne zamówienie
Materiał klosza – płyta PC
| Źródło zasilania |
ST, AT, CT |
230V AC 50/60Hz |
|---|
| |
CB |
230V AC 50/60Hz 80–275V DC |
|---|
| |
CBAM |
230V AC 50/60Hz 170–275V DC |
|---|
| |
LVAM |
15–32V DC |
|---|
| Klasa ochronności |
ST, AT, CT, CB, CBAM |
I |
|---|
| |
LVAM |
III |
|---|
| Stopień ochrony |
|
IP40 |
|---|
| Typ źródła światła |
|
Listwy LED 1) |
|---|
| Temperatura barwowa światła |
|
5000K |
|---|
| Współczynnik oddawania barw |
|
70 |
|---|
| Moc zasilania źródła światła |
|
2W |
|---|
| Trwałość źródła światła |
|
> 50 000h |
|---|
| Typ akumulatora |
ST, AT, CT |
Ni-Cd, Ni-MH |
|---|
| Czas ładowania akumulatora |
ST, AT, CT |
< 24h |
|---|
| Nominalny czas pracy awaryjnej |
ST, AT, CT |
1h, 3h |
|---|
| Zakres temperatury pracy |
ST, AT, CT |
+5 – +45˚C |
|---|
| |
CB, CBAM |
-10 – +55˚C |
|---|
| |
LVAM |
-25 – +60˚C |
|---|
| Okablowanie przelotowe |
|
TAK
|
|---|
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
Wykonania
AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA
Testy
Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej
Tryby pracy
Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna
Inne funkcje
Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.
Mocowania
W - do ściany
C - do sufitu
Inne skróty
DW - dwustronna
Piktogramy:
Terminy produkcji opraw awaryjnych - ok 7 dni.
