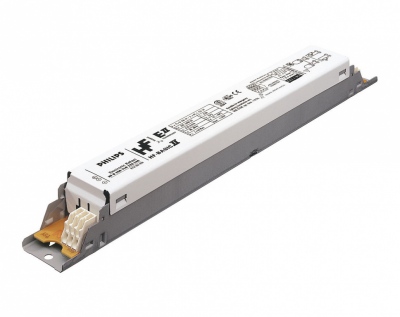

Statecznik HF-Basic 236 TL-D EII 220-240V 50/60Hz

Płaski, lekki statecznik elektroniczny do świetlówek TL-D i PL-L, wykorzystujący technologię EII : do zastosowań z niewielką liczbą załączeń dziennie

Parametry wariantu
Znamionowa liczba lamp	2 piece
Moc systemu (statecznik+lampa)	36
Szczytowy prąd początkowy	18 (max) A
Czas szczytowego prądu pocz.	0.25 ms
Max. stateczników dla B16A	28 x
Straty mocy zasilacza	4.0 W
Zakres częstotliwości	42 (min), 45 (nom) kHz
Częst.rad. 30 MHz ... 1000MHz	EN 55022 level A [Level = Class]
Waga netto 1 szt.	0.215 kg
Charakterystyki elektryczne
Czas zapłonu	0.5 (max) s
Podstawowe informacje
Znamionowa lampa	TL-D
Kod zastosowania	EII
Napięcie sieciowe	220-240 V
Częstotliwość sieciowa	50/60 Hz
Korpus	L 280x30x28
Rodzaj zapłonu	Zimny zapłon [Zimny zapłon]
Trwałość 90% @Tcaselife	50000 hr
Klasa wydajności energ.	A2
Parametry pracy
Automatyczny restart	Yes
Napięcie awaryjne	176-254
Nap. zapłonu zasilanie awaryj.	198-254 V
Max. odstępstwo od mocy znam.	-2%/+2%
Prąd upływu	0.5 mA
Bezpieczny zakres nap. siec.	-10%/+10%
Zakres napięcia sieciowego	-8%/+6%
Ochrona przepięciowa 320VAC	48 hr
Ochrona przepięciowa 350VAC	2 hr
Wsp. mocy dla 100% obciążenia	0.96 -
Wskaźnik statecznikowy str.	0.95 -
Współczynnik szczytu	1.7 (max) -
Wartość THD EUR	15 %
Poziom hałasu	Inaudible

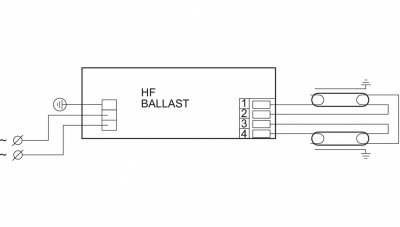

Parametry instalacji elektrycznej
Poj. przew. wyjść. do ziemi	120 pF
Poj. przew. wyjść. wzajemna	120 pF
Typ złącza wejściowego	WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Typ złącza wyjściowego	WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Max. dł. przewodu zas/lampa	2.00 m
Max. dł. przewodów zapłonowych	0.75 m
Ściągnięcie izolacji	8.0-9.0 mm
Praca Master/Slave	Yes [Master/Slave operation possible]
Śred. przew. do z. wejściowych	0.50-1.00 mm2
Śred. przew. do z. wyjściowych	0.50-1.00 mm2
Śred. przew. do zac. auto.	0.5 mm2
Parametry termiczne
T-obudowy trwałość	75 C
T-obudowy max.	75 (max) C
Temp. wymagana do zapłonu	-15 (min), 50 (max) C
Temp. otoczenia	-15 (min), 50 (max) C
Temp. przechowania	-40 (min), 80 (max) C

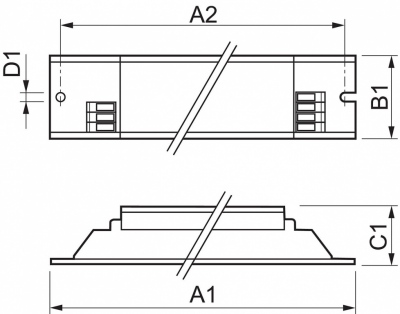

Wymiary
Długość A1	280.0 mm
Odległ. otw. montaż. dł. A2	265.0 mm
Szerokość B1	30.0 mm
Wysokość C1	28.0 mm
Średnica otworu montażowego D1	4.2 mm
Spełniane normy i wymogi
Częst.rad. 9 kHz ... 30MHz	EN 55015
Standard bezpieczeństwa	IEC 61347-2-3
Standard zastosowania	IEC 60929
Standard jakości	ISO 9000:2000
Standard ochrony środowiska	ISO 14001
Poziom odkształcenia prądu	IEC 61000-3-2
Odporność EMC	IEC 61547
Wibracje	IEC 68-2-6 Fc
Odporność na wstrząsy	IEC 68-2-29 Eb
Wilgotność	EN 61347-2-3 clause 11
Certyfikaty	ENEC / VDE-EMV
Oznaczenie CE	Yes
Temp. punktu pomiarowego	110 [Yes]
Standard dla ewakuacji	IEC 60598-2-22
Dane produktu
Opakowanie zbiorcze	12

Opis produktu:

• 25% oszczędności energii w porównaniu do elektromagnetycznych "typu C" statecznikami
• Natychmiastowy start daje światło "bezpośredniego"
• HF-praca eliminuje zmęczenie oczu, jak stateczniki elektromagnetyczne wywołane przez
• Nie zapalnikiem / kondensator potrzebne, uproszczone okablowanie w porównaniu do elektromagnetyczny
• Zakres HF-B TLD ma solidną konstrukcję i spełnia bezpieczeństwa wewnętrznego, EMC i badań odporności
• Oferuje elastyczność proste okablowanie wydania możliwości
• W tym aprobata bezpieczeństwa za pomocą zewnętrznego pokrycia testowego domu 61347 IEC / EN
• Automatyczny restart (po spadku napięcia lub wymianie lampy) zapewnia łatwą obsługę
• bezproblemowe ponowne Lamping

Płaski, lekki statecznik elektroniczny zrobić świetlówek TL-D i PL-L, wykorzystujący technologie EII: do zastosowań z, Niewielka liczba załączeń dziennie

Charakterystyka Urządzenia

• Energii EEI = A2 efektywne CELMA
• Przestrzeganie CE, VDE-EMC i ENEC
• 50,000 godzin Żywotność w 75 ° C (Tc max) i> 4.000 / wyłączania przełączników na jednej lampy
• Aktywna korekcja współczynnika mocy, smart power
• Natychmiastowy start, start bez migotania
• Wysoki współczynnik mocy> 0,96 z THD <15%
• Wymagane napięcie akumulatora do gwarantowanej zapłonu 198 - 254 V
• Wymagane napięcie akumulatora do spalania lampy 176 - 254 V
• Nominalna moc światła uzyskuje się przy napięciu DC 220 - 240 V
• EMC zgodny z EN 55015 2006 + A1 2007
• Uniwersalne złącze WAGO 251

Aplikacje / Zastosowania
Idealne w zastosowaniach o Długich godzinach świecenia, NP ..:
