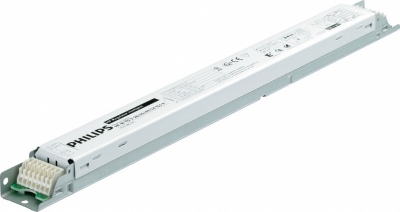

Hf-ri Td 2 14/21/24/39 E+

Ten inteligentny wysokiej częstotliwości statecznik elektroniczny dimming wykorzystuje DALI lub Touch i Dim protokół z przyciskami dla lamp fluorescencyjnych. Spełnia wymagania A1BAT, tym samym przesądzając planowanych rozwiązań legislacyjnych. Dzięki specjalnej komendy można pobrać pobór mocy zasilania systemu, a innym można dowiedzieć się, który podłączony jest moc lampy. W połączeniu z kontroli, dodatkowe oszczędności energii można osiągnąć.

Parametry wariantu
Szczytowy prąd początkowy	27 (max) A
Straty mocy zasilacza	5.0 W
Moc układu TL-D	69.6
Moc lampy TL-D	64.0
Straty mocy lampy TL-D	5.6
Moc układu PL-L	50.0/65.6/82.2
Moc lampy PL-L	45.0/60.0/76.0
Straty mocy lampy PL-L	5.0/5.6/6.2
Moc układu TL5	31.2/45.7/51.1/79.1
Moc lampy TL5	27.4/41.4/46.0/73.0
Straty mocy lampy TL5	3.8/4.3/5.1/6.1
Moc układu TL5 ECO	28.7/42.8/44.9/71.7
Moc lampy TL5 ECO	25.0/38.2/40.0/66.0
Straty mocy lampy TL5 ECO	3.7/4.6/4.9/5.7
Waga netto 1 szt.	0.316 kg
Znamionowa liczba lamp	2 piece
Maks. Stateczników na MCB	16 x
Charakterstyki ogólne
Napięcie liniowe	195-240 V
Typ lampy	TL5
Ogólne parametry techniczne
Zgodność z normami europejskimi (CE)	TAK
Znak aprobacyjny	ENEC / VDE-EMV
Charakterystyki elektryczne
Czas zapłonu	1 (max) s
Podstawowe informacje
Moc systemu (statecznik+lampa)	14/21/24/39
Kod zastosowania	E+
Rodzaj zapłonu	Warm Start
Trwałość 90% @Tcaselife	50000 hr
Parametry pracy
Automatyczny restart	TAK
Prąd upływu	0.5 (max) mA
Ochrona przepięciowa 320VAC	48 hr
Ochrona przepięciowa 350VAC	2 hr
Temperatura stabilnej pracy	> 15°C
Wartość THD EUR	10 %
Współczynnik mocy (100% obc.)	0.95 -
Napięcie sieciowe bezpieczeństwa (AC)	-10%/+10%
Wydajność napięcia zasilania (AC)	-8%/+6%
Parametry instalacji elektrycznej
Praca Master/Slave	Yes [Master/Slave operation possible]
Parametry elektryczne
Częstotliwość linii	50/60 Hz
Parametry sys. na poziomie driver'a
Moc znam. lampy TL5	14/21/24/39
Moc znam. lampy TL-D	36
Moc znam. lampy PL-L	24/36/40
Moc znam. lampy TL5 ECO	13/19/20/34
Parametry termiczne
T-obudowy trwałość	75 (max) C
T-obudowy max.	75 (max) C
Temp. wymagana do zapłonu	-25 (min), 50 (max) C
Temp. przechowania	-40 (min), 80 (max) C
T-otoczenia	-25 (min), 50 (max) C

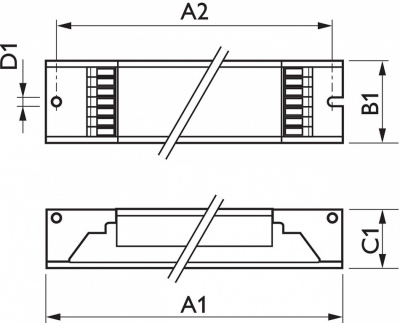

Wymiary
Długość A1	360.0 mm
Szerokość B1	30.0 mm
Wysokość C1	21.0 mm
Długość otworu montażowego A2	350.0 mm
Średnica otw. montażowego D1	4.1 mm
Spełniane normy i wymogi
Częst.rad. 9 kHz ... 30MHz	EN 55015
Częst.rad. 30 MHz ... 1000MHz	EN 55022 Class B
Standard jakości	ISO 9000:2000
Standard ochrony środowiska	ISO 14001
Odporność EMC	IEC 61547
Wibracje	IEC 68-2-6 Fc
Wilgotność	EN 61347-2-3 clause 11
Temp. punktu pomiarowego	110 [Yes]
Standard dla ewakuacji	IEC 60598-2-22
Approval & Application Chars
Norma emisji prądu	IEC 61000-3-2
Standardy bezpieczeństwa	IEC 61347-2-3
Dane produktu
Opakowanie zbiorcze	12

Ściemnianie kolejny krok w oszczędzaniu energii

• Wyjątkowo niski gotowości strat, kontrolowane odcięcia dla słabym poziomie powyżej 80%, hybrydowy sterowania przyciemniania (kontrola prądu na 100% i kontroli zasilania na 1%) - w połączeniu z MASTER TL5 Eco najbardziej energooszczędne rozwiązanie
• Operacja HF poprawia jakość światła i żywotność lampy.
• Zgodność z normami europejskimi i azjatyckimi i nadaje się do systemów oświetlenia awaryjnego

Ten inteligentny wysokiej częstotliwości statecznik elektroniczny dimming wykorzystuje DALI lub Touch i Dim protokół z przyciskami dla lamp fluorescencyjnych. Spełnia wymagania A1BAT, tym samym przesądzając planowanych rozwiązań legislacyjnych. Dzięki specjalnej komendy można pobrać pobór mocy zasilania systemu, a innym można dowiedzieć się, który podłączony jest moc lampy. W połączeniu z kontroli, dodatkowe oszczędności energii można osiągnąć.

Charakterystyka Urządzenia

• HF-R inteligentny rozpoznaje, jakiego rodzaju lampy (T5 HE, HO, ECO, TL-D, PL-L) jest podłączony i napędza go odpowiednio
• Zaprogramowany start: zapłon bez migotania <1,0 sekundy i prążkowania praca wolna, bez skutków efektu stroboskopowego. Wstępne nagrzewanie elektrody lamp umożliwia lamp być włączane i wyłączane, bez zmniejszania życie
• Smart Power zapewnia stałe światło, niezależnie od wahań sieci zasilającej i ściemnianie od 1 do 100%
• Obwód wyłącznika jest aktywowana w ciągu 5 sekund w przypadku awarii lampy (przystanek bezpieczeństwa), a statecznik resetuje się automatycznie po wymianie lampy
• Programowane za pomocą inteligentnych funkcji trybie Philips Multione: Korytarza, awaryjne DC słabym poziomie, w czasie Burn-

Aplikacje / Zastosowania

Wewnętrzne, oświetlenie ogólne i zadania aplikacji w połączeniu z systemami sterowania oświetleniem (kontrola osobista, światło dzienne linkowanie i / lub detekcji ruchu)
