Ogólne parametry techniczne |
|
Napięcie zasilania |
230V |
|
Klasa ochronności |
II |
|
Zgodność z normami europejskimi (CE) |
TAK |
|
Certyfikat CNBOP |
TAK |
|
Szczegółowe parametry techniczne |
|
Źródło światła |
LED |
|
Sposób montażu |
ścienny, sufitowy |
|
Stopień ochrony IP |
IP65 |
|
Oświetlenie awaryjne - parametry |
|
ilość w opakowaniu zbiorczym |
8szt |
|
długość [m] |
0,356 |
|
kolor |
biały |
|
szerokość [m] |
0,136 |
|
wysokość [m] |
0,219 |
Wykonanie:
- obudowa z białego poliwęglanu
- klosz z opalizowanego poliweglanu
Montaż:
Dane techniczne:
- Zasilanie: 230V 50÷60Hz
- Źródło światła: T5 8W lub 2G7 11W
- Klasa izolacji: II
- Stopień ochrony: IP 42 lub 65 (zaleznie od modelu)
- Temperatura otoczenia: 0 ° C ÷ 40 ° C
- Czas ładowania akumulatora: do 24h
- Rodzaj akumulatora: Ni-Cd
- Czas pracy w trybie awaryjnym: 1,2 lub 3 h ( zależnie od modelu)
- Zaciski przyłączeniowe: 2×2,5mm2 lub 3×2,5mm2 (zależnie od modelu)
Cechy charakterystyczne:
- Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora
- Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii
- Zgodność z normą PN-EN 60598
- Opcjonalnie wykonanie PT lub RS
- Odległość rozpoznawania: 20m
- Świadectwo dopuszczenia CNBOP
- Trwała konstrukcja

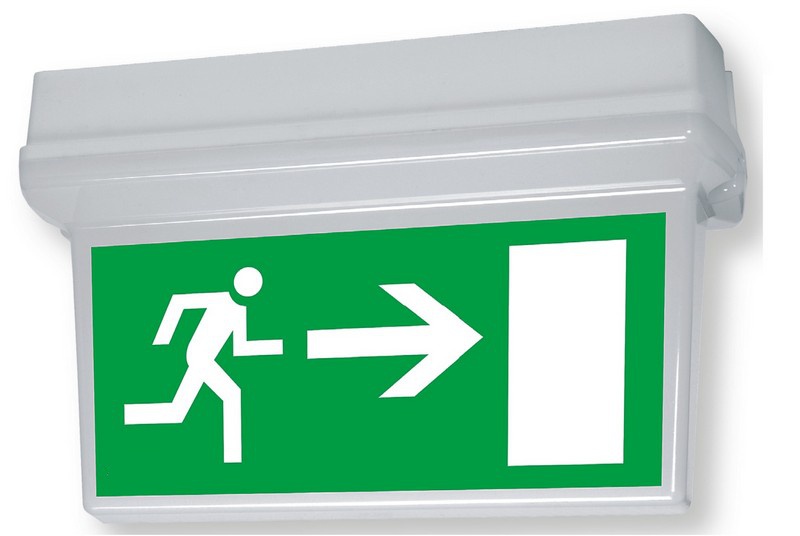

Dwustronna odmiana oprawy Helios przystosowana do montażu na suficie. Podobnie jak w oprawie Helios korpus jest wykonany z poliwęglanu. W zależności od potrzeb mamy do dyspozycji dwa rodzaje świetlówek; T5 8W, 2G7 11W. Podobnie jak seria opraw Helios oprawa Helios DS może wystepować w dwóch odmianach jeżeli chodzi o stopień ochrony IP. Mamy do wyboru IP42 lub 65.
STANDARD
Konfiguracja oprawy
|
typ
|
czas [h]
|
praca
|
opcje dodat
|
moc
|
|
HDE
|
1
|
2
|
3
|
SE
|
SA
|
PT
|
RS
|
8
|
11
|
|
HD
|
1
|
2
|
3
|
SE
|
SA
|
PT
|
RS
|
8
|
11
|
AUTOTEST
Konfiguracja oprawy
|
typ
|
czas [h]
|
praca
|
autotest
|
moc
|
|
HDE
|
1
|
2
|
3
|
SE
|
SA
|
AT
|
8
|
11
|
|
HD
|
1
|
2
|
3
|
SE
|
SA
|
AT
|
8
|
11
|
CENTRALNA BATERIA
Konfiguracja oprawy
|
typ
|
centr. bat
|
moc
|
|
HDE
|
CB
|
8
|
11
|
|
HD
|
CB
|
8
|
11
|
Legenda:
- SE -awaryjna (ciemna)
- SA -awaryjno-sieciowa (jasna)
- RS -system monitoringu Rubic
- PT -przycisk testu
- AT -autotest
- CB -do centralnej baterii evg AC/DC
- HDE -oprawa Helios IP42
- HD -oprawa Helios IP65
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
Szczegółowe warunki gwarancji dostępne są na stronie https://www.elektriko.pl/gwarancje.html
- Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
- Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
- Towar jest fabrycznie nowy
- Gwarancja udzielana i realizowana jest na podstawie faktury VAT
- Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
- Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)
B1 = laska
Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.
B2 = płotek
Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.
B5 = kiełbaska
Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
