Parametry wariantu |
|
Moc |
3,2W |
|
Strumień świetlny lampy [lm] |
360lm |
|
Czas pracy na baterii |
1h |
|
Tryb pracy |
sieciowo-awaryjny |
|
Ogólne parametry techniczne |
|
Napięcie zasilania |
230V |
|
Klasa ochronności |
II |
|
Zgodność z normami europejskimi (CE) |
TAK |
|
Certyfikat CNBOP |
TAK |
|
Szczegółowe parametry techniczne |
|
Źródło światła |
LED |
|
Sposób montażu |
ścienny, sufitowy |
|
Stopień ochrony IP |
IP65 |
|
Oświetlenie awaryjne - parametry |
|
ilość w opakowaniu zbiorczym |
20szt |
|
długość [m] |
0,356 |
|
kolor |
biały |
|
szerokość [m] |
0,136 |
|
wysokość [m] |
0,079 |

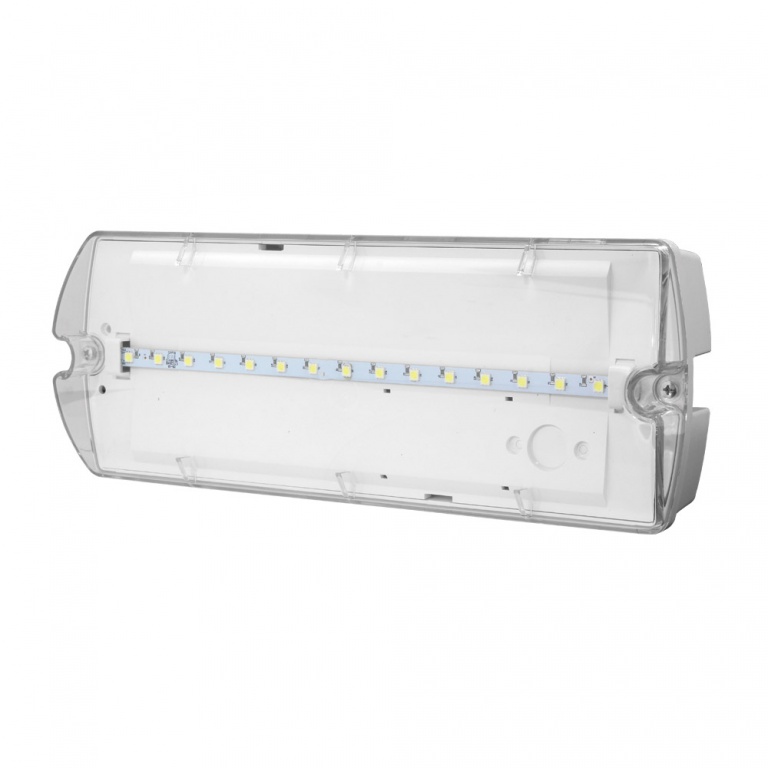

Serię opraw ewakuacyjnych HELIOS LED tworzą trzy unikalne produkty, w których zastosowano różne źródła światła LED, dzięki czemu z łatwością zaprojektować można najbardziej optymalną dla danego obiektu instalację.
Linię HELIOS LED tworzą:
- HWM – przeznaczona do niskich oraz średnich wysokości;
- HWS – przeznaczona do montażu na średnich wysokościach;
- HWD – przeznaczona do montażu na dużych wysokościach.
Niezwykle wytrzymała obudowa o stopniu szczelności IP42 lub IP65 oraz wysokim współczynniku wytrzymałości na uderzenia (IK08), gwarantuje długą żywotność oprawy nawet w najcięższych warunkach. Dodatkową opcją jest przystosowanie do pracy w warunkach ujemnych temperatur: aż do -25˚C.
Oprawa może zostać skonfigurowana w dowolny sposób: jako oprawa systemu centralnej baterii, systemu monitoringu, wyposażona w funkcję auto-testu, bądź standardowa wersja autonomiczna.
LEGENDA:
HWM – oprawa Helios IP65, montaż do 3m
HWS – oprawa Helios IP65, montaż do 7m
HWD – oprawa Helios IP65, montaż do 14m
HWEM – oprawa Helios IP42, montaż do 3m
HWES – oprawa Helios IP 42, montaż do 7m
HWED – oprawa Helios IP 42 , montaż do 14m
SE – zasilana nieciągle (awaryjna)
SA – zasilana ciągle (awaryjno-sieciowa)
PT – oprawa z przyciskiem testu;
AT – oprawa z funkcją auto-testu;
RS – oprawa do systemu centralnego monitoringu RUBIC;
CB – oprawa do systemu centralnej baterii;
CBS – oprawa do systemu centralnej baterii z monitorowaniem obwodów;
ADS – oprawa do systemu centralnej baterii z modułem adresowym ADS-20;
ADL – oprawa do systemu centralnej baterii z modułem adresowym ADL;
FZLV – oprawa do niskonapięciowego systemu FZLV;
TR – klosz przezroczysty gładki;
OP – klosz opalizowany;
A – wersja premium
B – wersja premium+
C – wersja standard
E – wersja eco
F – wersja standard CB
G – wersja premium CB
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
Szczegółowe warunki gwarancji dostępne są na stronie https://www.elektriko.pl/gwarancje.html
- Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
- Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
- Towar jest fabrycznie nowy
- Gwarancja udzielana i realizowana jest na podstawie faktury VAT
- Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
- Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)
B1 = laska
Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.
B2 = płotek
Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.
B5 = kiełbaska
Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
