Fotowoltaika - parametry |
|
Panel fotowoltaiczny |
285 W |
|
Sprawność |
≥17,1% (STC) |
|
Typ ogniwa |
Polikrystaliczne Q.ANTUM |
|
Ułożenie ogniw |
60 ogniw (6×10) |
|
Maksymalne napięcie systemu |
1000 V DC |
|
Obciążenie wiatrem [Pa] |
4000 |
|
Obciążenie śniegiem [Pa] |
5400 |

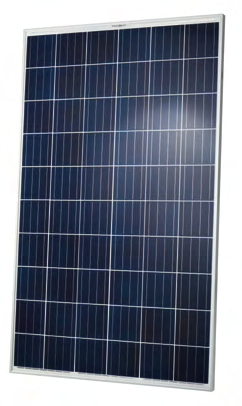

Panel Qcells Q.PLUS-G4.3 285 W — 1670 × 1000 × 32 mm

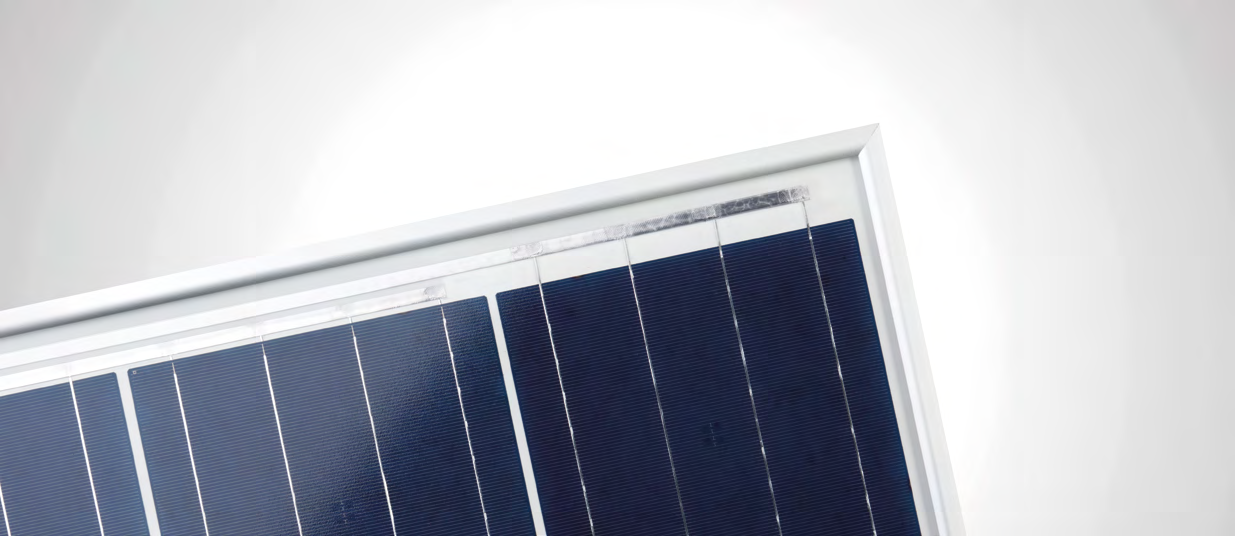

Ramowy moduł fotowoltaiczny z 60 polikrystalicznymi ogniwami w technologii Q.ANTUM. Wariant 285 W ma sprawność co najmniej 17,1% w warunkach STC, srebrną ramę z anodowanego aluminium i masę 18,8 kg. Wymiary obejmują ramę.
Najważniejsze cechy
- Technologia Q.ANTUM oraz rozwiązania Anti PID, Hot-Spot Protect i Traceable Quality Tra.Q.
- Szkło hartowane z powłoką antyrefleksyjną, o grubości 3,2 mm.
- Puszka przyłączeniowa IP67 z trzema diodami bypass.
- Przewody solarne 4 mm², po 1000 mm dla bieguna dodatniego i ujemnego.
- Dodatnia tolerancja mocy znamionowej: 0 / +5 W.
Parametry elektryczne — wariant 285 W
| Parametr | STC | NOC |
|---|
| Moc w punkcie MPP |
285 W |
210,7 W |
| Napięcie w punkcie MPP (Vmp) |
31,99 V |
30,15 V |
| Prąd w punkcie MPP (Imp) |
8,91 A |
6,99 A |
| Napięcie obwodu otwartego (Voc) |
39,22 V |
36,61 V |
| Prąd zwarciowy (Isc) |
9,46 A |
7,63 A |
STC: nasłonecznienie 1000 W/m², temperatura ogniwa 25°C, widmo AM 1,5 G. NOC: nasłonecznienie 800 W/m², warunki NOCT, widmo AM 1,5 G. Moc rzeczywista zależy od warunków pracy.
Konstrukcja i warunki pracy
| Model |
Qcells Q.PLUS-G4.3, wariant 285 W |
|---|
| Wymiary z ramą |
1670 × 1000 × 32 mm |
|---|
| Masa |
18,8 kg |
|---|
| Ogniwa |
60 polikrystalicznych Q.ANTUM, układ 6 × 10 |
|---|
| Rama |
Anodowany stop aluminium, srebrna |
|---|
| Strona tylna |
Folia kompozytowa |
|---|
| Maksymalne napięcie systemu |
1000 V DC |
|---|
| Maksymalny prąd wsteczny |
20 A |
|---|
| Klasa ochronności |
II |
|---|
| Zakres temperatury pracy modułu |
−40°C do +85°C |
|---|
| NOCT |
45°C |
|---|
| Współczynnik temperaturowy mocy |
−0,40%/K |
|---|
| Współczynnik temperaturowy Voc |
−0,29%/K |
|---|
| Współczynnik temperaturowy Isc |
+0,04%/K |
|---|
| Obciążenia testowe: wiatr / śnieg |
4000 / 5400 Pa, według karty producenta |
|---|
Zastosowanie i dobór
Do instalacji fotowoltaicznych dachowych i naziemnych oraz odpowiednio zaprojektowanych systemów off-grid. Przed doborem do istniejącej instalacji należy sprawdzić wymiary i strefy mocowania, napięcie Voc przy najniższej temperaturze projektowej, zakres wejściowy MPPT oraz dopuszczalny prąd regulatora lub falownika. Napięcie MPP około 32 V nie oznacza bezpośredniego podłączenia do akumulatora 12 V lub 24 V; wymagany jest właściwie dobrany regulator ładowania. Złącza należy dobrać do rzeczywistego wykonania dostarczonego modułu.
Zakres produktu obejmuje jeden moduł PV z ramą, puszką i przewodami. Konstrukcja montażowa, regulator, akumulator i pozostały osprzęt są dobierane oddzielnie.
