Moduł awaryjny H-240 CT 18/58 2J KIT

Moduł H-240 CT jest modułem zasilania awaryjnego dla świetlówek liniowych, przeznaczonym do pracy w systemach oświetlenia awaryjnego z centralnym monitorowaniem H-300 .

Stosowany jest do budowy opraw oświetlenia awaryjnego i ewakuacyjnego, oraz do wykonywania adaptacji opraw oświetleniowych jedno lub wieloświetlówkowych do wersji awaryjnej.



Charakterystyka:

• Identyfikacja oprawy w systemie poprzez indywidualny adres układu
• Współpraca ze statecznikiem elektronicznym.
• Inteligentne sterowanie zasilaniem statecznika - zabezpieczenie przed blokadą
• Pełne odcięcie obwodu statecznika od świetlówki w pracy awaryjnej
• Ciągły nadzór obecności sieci oraz stanu baterii.
• Zabezpieczenie przed głębokim rozładowaniem baterii.
• Odłączanie części obwodu statecznika od świetlówki przy pracy awaryjnej.
• Sygnalizacja optyczna stanu baterii i układu za pomocą diod LED.
• Sterowanie pracą układu z centrali H-302 C (testy A i B, blokada i in.).
• Przekrój przewodów max: sieciowe - 1,5mm ; świetlówki - 0,5mm

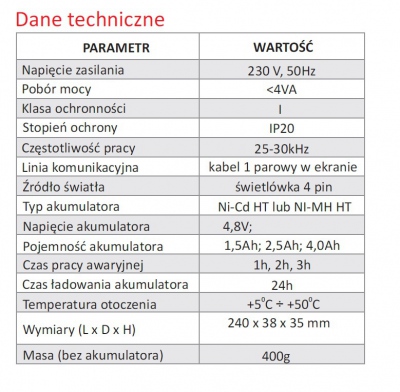

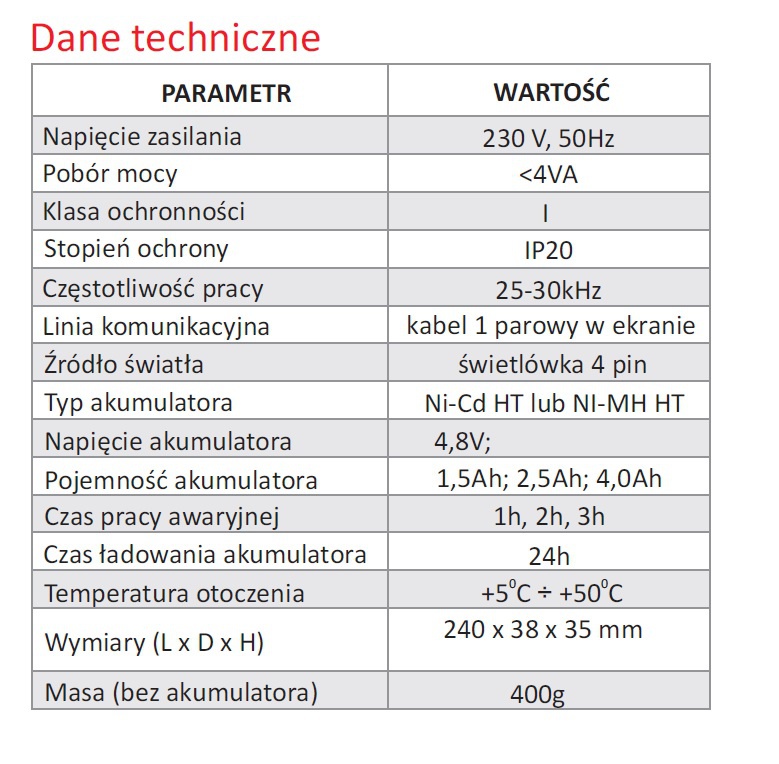

Dane techniczne

Napiêcie zasilania: 230 V, 50Hz

Klasa ochronnooeci: I

Pobór mocy: <4VA

Częstotliwość pracy: 25-30kHz

Stopień ochrony: IP20

Czas pracy awaryjnej: 1h, 2h, 3h

Temperatura otoczenia: +5C ÷ +50C

Typ akumulatora: Ni-Cd HT lub NI-MH HT

Czas ładowania akumulatora 24h

Pojemnooeś akumulatora: 1,5Ah; 2,5Ah; 4,0Ah

Napięcie akumulatora:  4,8V;

Źródło światła: świetlówka 4 pin

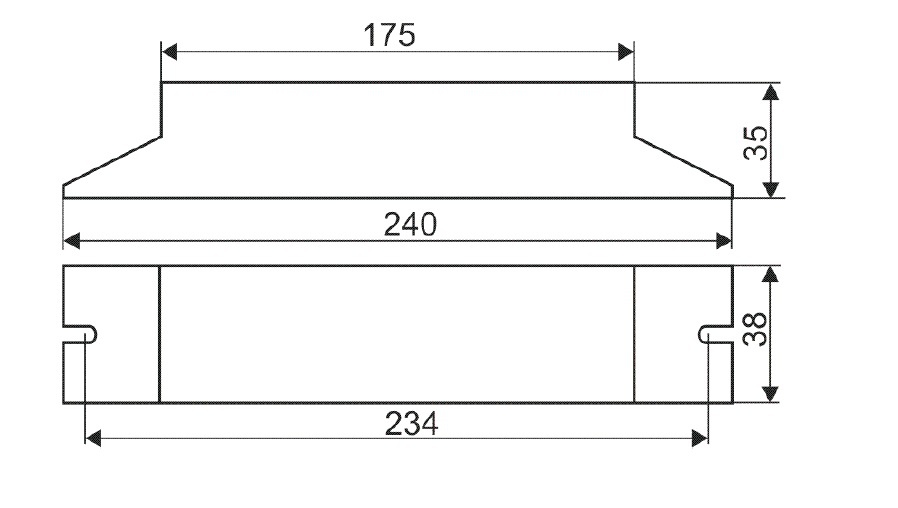

Wymiary (L x D x H): 240 x 38 x 35 mm

Masa (bez akumulatora): 400g

Linia komunikacyjna: kabel 1 parowy w ekranie



Ogólne parametry techniczne
Napięcie zasilania	230V
Klasa ochronności	I
Zgodność z normami europejskimi (CE)	TAK
Szczegółowe parametry techniczne
Stopień ochrony IP	IP20

Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):

Wykonania
AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA

Testy

Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Soczewki:

AR - oświetlenie przestrzeni otwartej
RP - oświetlenie drogi ewakuacji

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna

Piktogramy:
