Sterownik DALI RGB

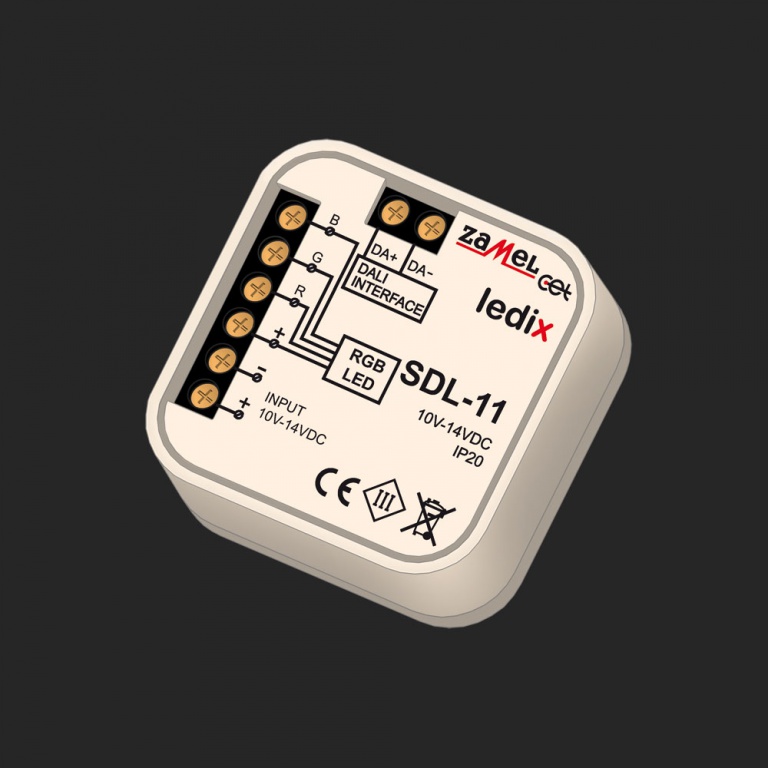

Sterownik DALI SDL-11 przeznaczoy jest do sterowania diodami LED RGB poprzez magistralę interfejsu DALI. Elementami końcowymi podłączanymi do sterowników mogą być oprawy serii LEDIX w wersji niskonapięciowej, taśmy oraz moduły diodowe. Sterownik konwertuje komunikaty protokołu DALI na wyjściowy sygnał PWM sterujący poziomem świecenia i kolorem diod RGB. Magistralę sterującą stanowią dwie linie, które mogą być prowadzone wspólnie z liniami zasilania. Małe gabaryty umożliwiają łatwy montaż w puszce Ø 60. Sterownik DALI umożliwia łatwą implementację produktów LED w rozbudowanych systemach oświetleniowych, których działanie oparte jest na interfejsie DALI. SDL-11 może również pełnić rolę sterownika w autonomicznych systemach oświetlenia LED.

Terminy realizacji zamówień produkcyjnych: ok. 5 dni roboczych

Oprawy z wbudowanym sterownikiem

Jest możłiwość zastosowania jednego sterownika zbiorczo dla wielu oprawek - wtedy trzeba zamówić oprawy 14V RGB bez sterownika i zestaw SLR-11P .

Sterowanie w takich oprawkach odbywa się radiowo poprzez pilot p-260.

W przypadku instalacji modelu z wbudowanym sterownikiem potrzebne są 2 żyły (niezależnie czy 14V czy 230V).
W przypadku instalacji modelu 14V RGB (bez sterownika) są to 4 żyły.

Dobieranie zasilacza do oprawek 12 / 14V - przykład

Jeżeli do max 3 lampek 07-211-11 to ZNP-02-14,
Jeżeli do max 14 lampek 07-211-11 to ZNP-08-14
Jeżeli do max 25 lampek 07-211-11 to ZNP-15-14
