Ogólne parametry techniczne |
|
Klasa ochronności |
II lub III |
|
Zgodność z normami europejskimi (CE) |
TAK |
|
Certyfikat CNBOP |
TAK |
|

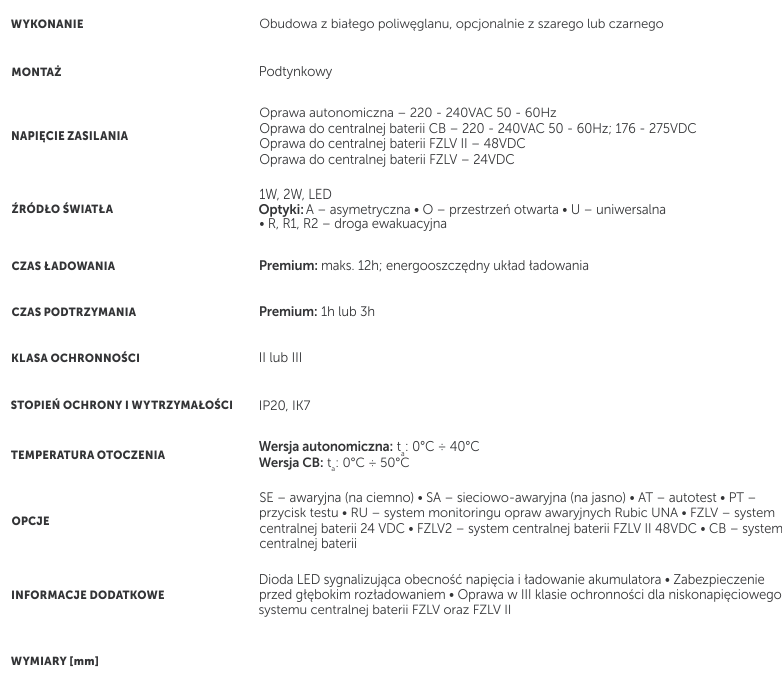

Szczegółowe parametry techniczne |
|
Źródło światła |
LED |
|
Sposób montażu |
podynkowy |
|
Stopień ochrony IP |
IP20 |

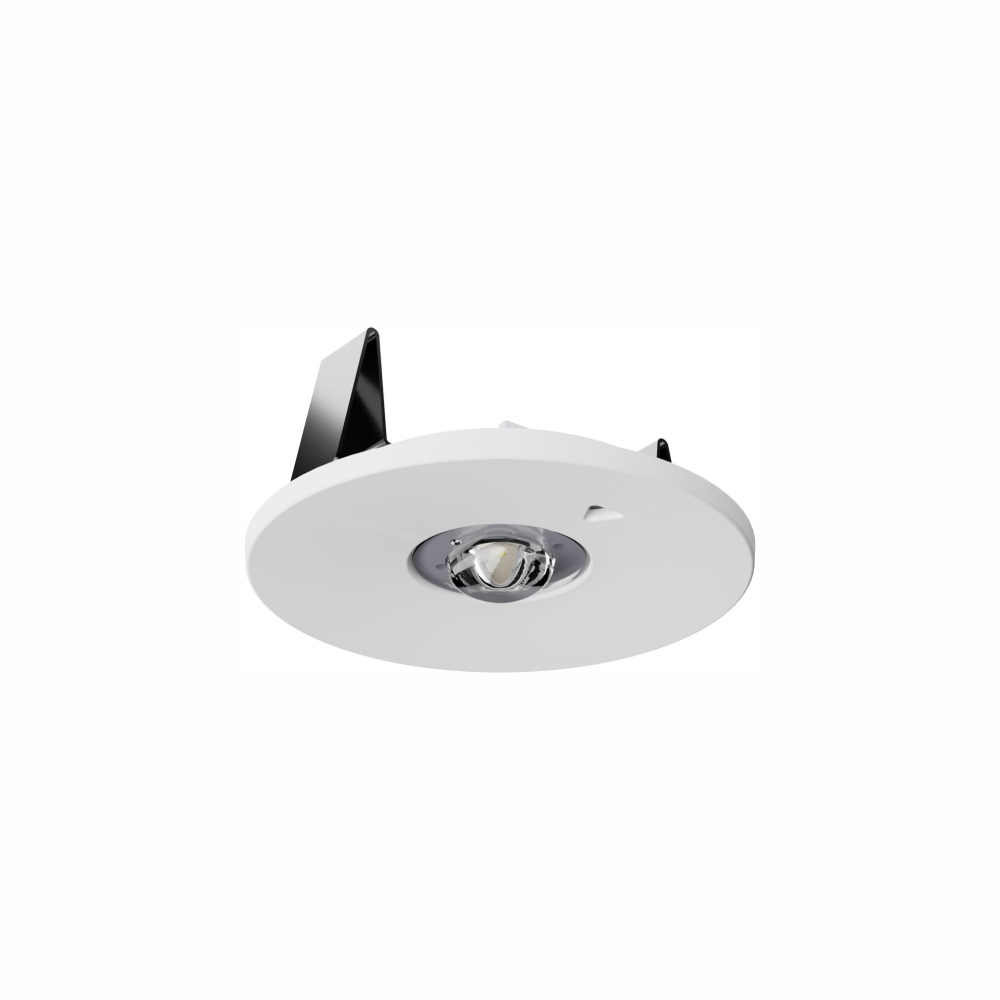

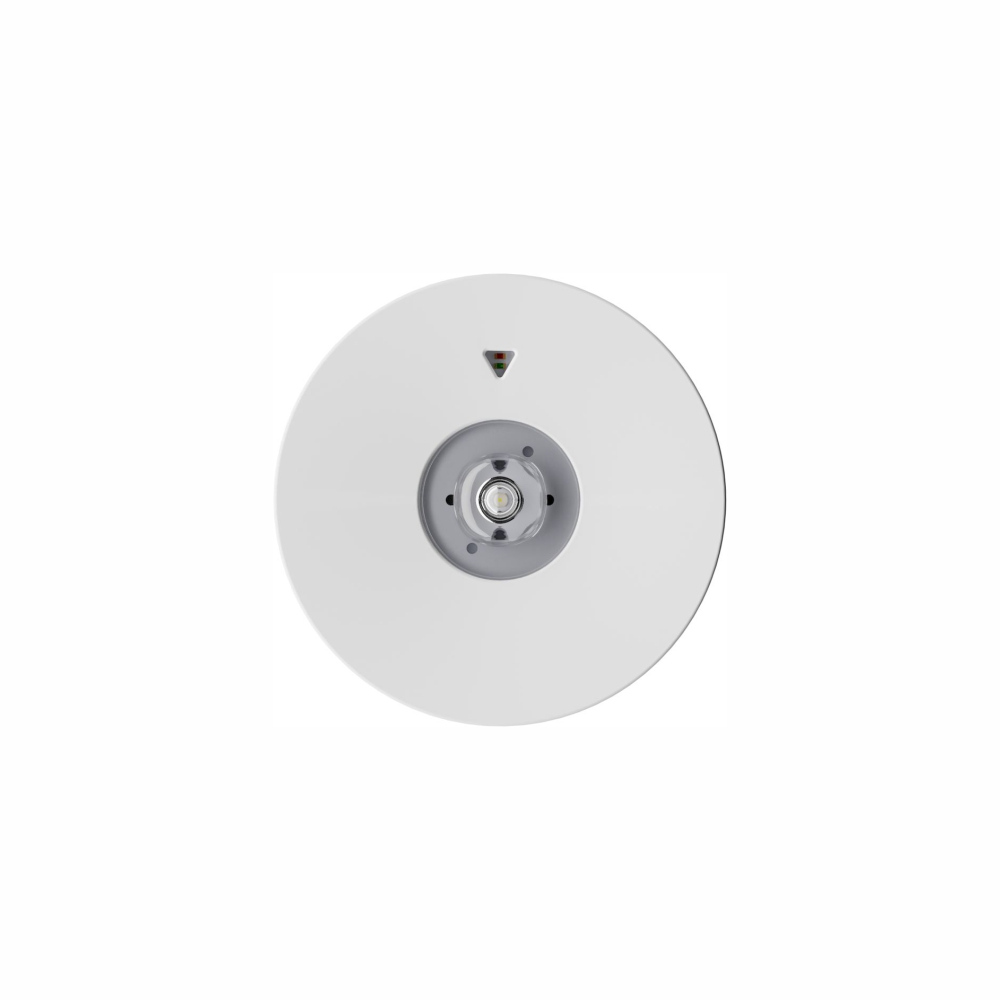

Rodzina AX 3 to rodzaj uniwersalnych opraw awaryjnych zaprojektowanych do montażu natynkowego lub podtynkowego wewnątrz budynków. Oprawy wykonane są z wysokiej jakości komponentów tak, aby charakteryzowały się ponadprzeciętnymi wyglądem oraz parametrami świetlnymi. Dzięki wydajnym źródłom LED i układom optycznym o szerokim rozsyle światła oprawy mogą być stosowane do oświetlenia rozległych obszarów, również na dużych wysokościach.
Dyskretna konstrukcja pozwala używać ich w wielu obiektach gdzie ze względu na funkcjonalność konieczna jest mała oprawa, ale z wysoką intensywnością oświetlenia. Takie rozwiązanie często stosowane jest w pomieszczeniach biurowych, sklepach, centrach handlowych, ciagach komunikacyjnych jak również w toaletach i pomieszczeniach socjalnych.
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

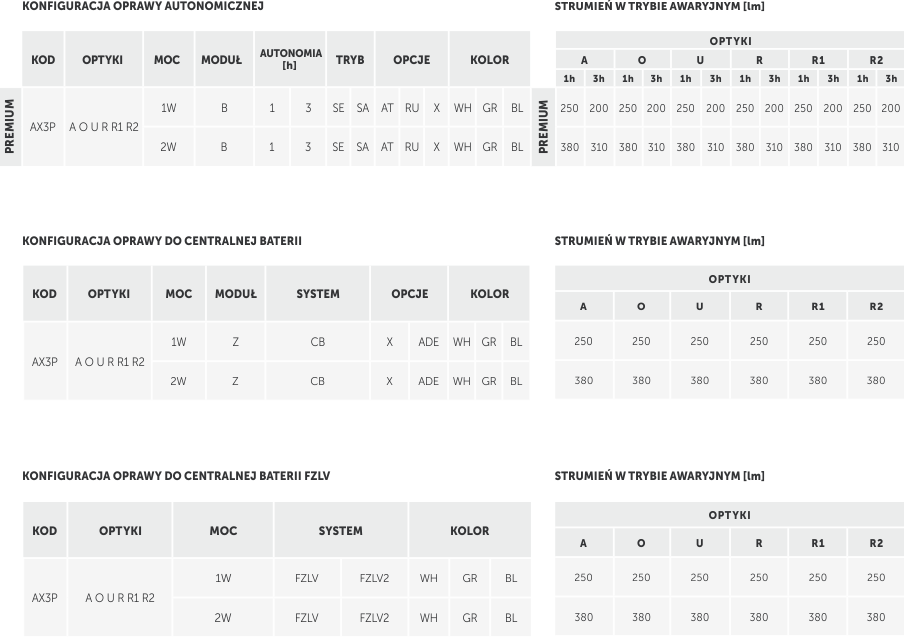

Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
- Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
- Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
- Towar jest fabrycznie nowy
- Gwarancja udzielana i realizowana jest na podstawie faktury VAT
- Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
- Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)
B1 = laska
Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.
B2 = płotek
Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.
B5 = kiełbaska
Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
