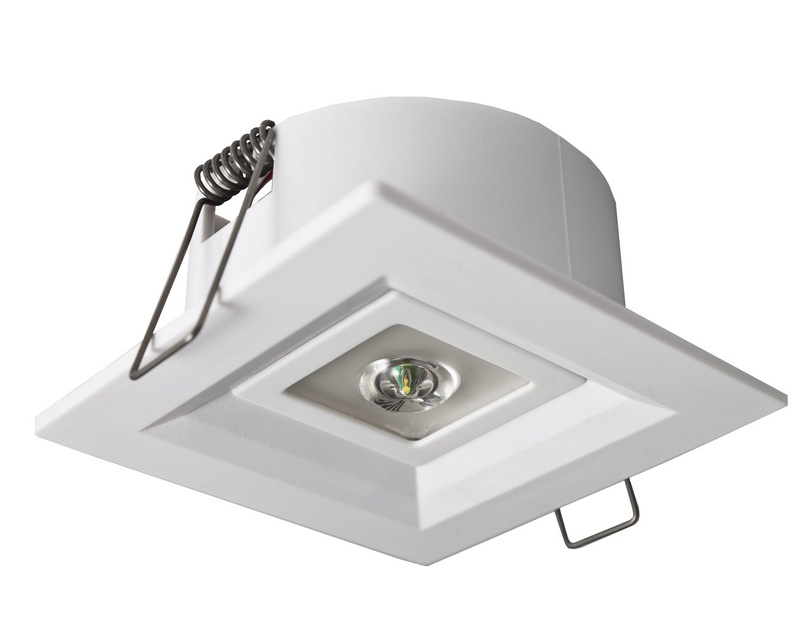

Oprawa awaryjna LED Kwadratowa Lovato P 1W z modułem 3h

Ogólne parametry techniczne
Napięcie zasilania	230V
Klasa ochronności	I
Zgodność z normami europejskimi (CE)	TAK
Certyfikat CNBOP	TAK
Szczegółowe parametry techniczne
Źródło światła	LED
Sposób montażu	sufitowy, podtynkowy
Stopień ochrony IP	IP22
Oświetlenie awaryjne - parametry
ilość w opakowaniu zbiorczym	20szt
długość [m]	0,095
szerokość [m]	0,095
wysokość [m]	0,0477

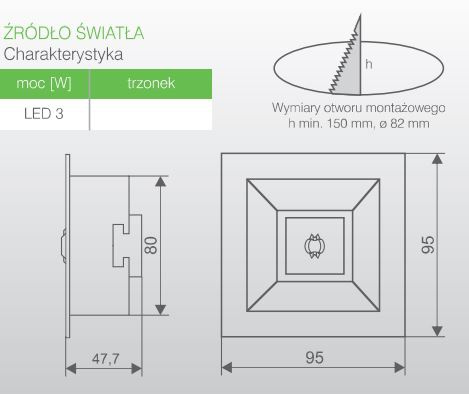

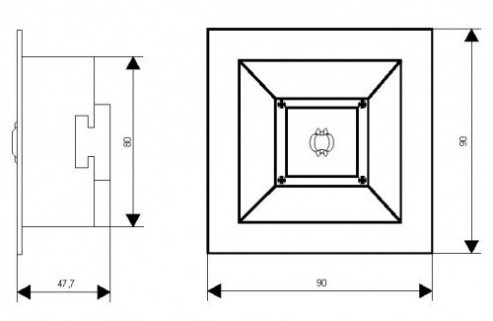

Wymiary

Rozsył światła

Wykonanie:

• obudowa z białego lub szarego poliwęglanu

Montaż:

• montaż podtynkowy na suficie

Dane techniczne:

• Zasilanie: 220 ÷ 240V  50 ÷ 60Hz
• Źródło światła: LED
• Klasa izolacji: II
• Stopień ochrony: IP 20
• Temperatura otoczenia: 0 ° C ÷ 40 ° C
• Czas ładowania akumulatora: do 24h
• Rodzaj akumulatora: Ni-Cd  lub Ni-MH
• Czas pracy w trybie awaryjnym: 1,2 lub 3 h ( zależnie od modelu)
• Zaciski przyłączeniowe:  2×2,5mm2  lub  3×2,5mm2  (zależnie od modelu)

Cechy charakterystyczne:

• Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora
• Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii
• Zgodność z normą PN-EN 60598
• Opcjonalnie wykonanie PT lub  RS
• Świadectwo dopuszczenia CNBOP
• Nowoczesny układ optyczny
• Długa żywotność źródła światła



Oprawa awaryjna   przeznaczona jest do stosowania w obiektach użyteczności publicznej jako oprawa  awaryjna. to nowoczesna i bardzo zaawansowana technologicznie  oprawa oświetlenia awaryjnego w której zastosowano specjalnie opracowany układ optyczny. Zastosowanie układu optycznego  sprawia, że   strumień świetlny równomiernie podświetla  całą powierzchnię pod oprawą oraz daje duże natężenie oświetlenia.  Uniwersalność oprawy polega na tym, że   może być wyposażona w dwa różne układy optyczne. Przewiduje się optyki do przestrzeni otwartych  lub do dróg ewakuacyjnych.  Niewielkie rozmiary oprawy  powodują,  że może ona być zastosowana niemal w każdym pomieszczeniu.

STANDARD

Konfiguracja oprawy

typ	czas[h]			praca		opcja dodatk.
LVPO	1	2	3	SE	SA	RS
LVPC	1	2	3	SE	SA	RS

AUTOTEST

Konfiguracja oprawy

typ	czas[h]			praca		autotest
LVPO	1	2	3	SE	SA	AT
LVPC	1	2	3	SE	SA	AT

CENTRALNA BATERIA

Konfiguracja oprawy

typ	centr.bat.
LVPO	CB
LVPC	CB

Legenda:

• SE -awaryjna(ciemna)
• SA -awaryjno-sieciowa (jasna)
• RS -system monitoringu Rubic
• AT -autotest
• CB -do centralnej baterii evg AC/DC
• LVPO -oprawa p z optyką do przestrzeni otwartej
• LVPC -oprawa p z optyką do korytarzy

Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):

SE - awaryjna (ciemna)

Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

SA - awaryjno-sieciowa (jasna)

Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny  i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

PT - ręczny przycisk testu

Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.

RS - system monitoringu rubic

Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC

AT - autotest

Oprawa wyposażona w autonomiczny system testujący

S - Sieciowa

Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej

CB - do centralnej baterii

Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

Przykładowy kod zamówienia / indeks oprawy

PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.

AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.

Rodzaje testów:

Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas 5 minut
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas
• zadeklarowany dla danej oprawy (1, 2, 3 h)
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.

Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.

Moduły kompatybilne z oprawami LOVATO

Dla oprawy lovato N w wersji SA lub SE

• NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
• NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N

Dla oprawy lovato N w wersji Autotest

• NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
• NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N

• Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
• Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
• Towar jest fabrycznie nowy
• Gwarancja udzielana i realizowana jest na podstawie faktury VAT
• Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
• Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)



B1 = laska

Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.

B2 = płotek

Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.

B5 = kiełbaska

Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
