Parametry wariantu |
|
Wysokość słupa |
10 m |
|
Typ fundamentu |
Wieniec WF-600/12xM30 |
1.Konstrukcja spełnaia wymagania nośności:
-PN-EN 1993-3-1:2008 Eurocod 3-Projektowanie konstrukcji stalowych.
-PN-90/B-03200-Konstrukcje stalowe-Obliczenia statycze i projektowanie,
2.Całość cynkowana zanurzeniowo wg PN-EN ISO 1461.
3.Masa konstrukcji stalowej M=395kg bez tablic.
4.Możliwość montaŜu w regionach nieprzekraczających obciąŜeń wiatrem dla I strefy do 300m.n.p.m.
PN-77/B-02011/AZ1:2009.
5.Konstrukcja posadowiona na fundamencie wg projektu budowlanego.

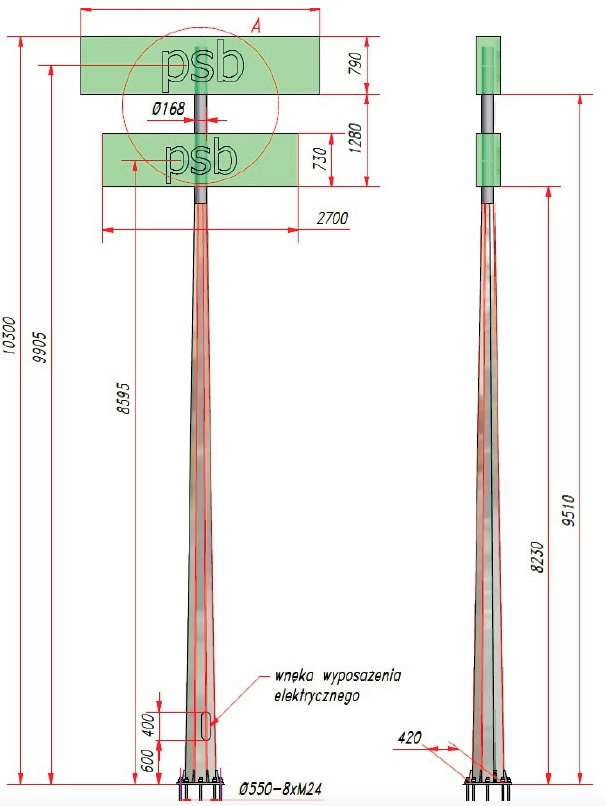

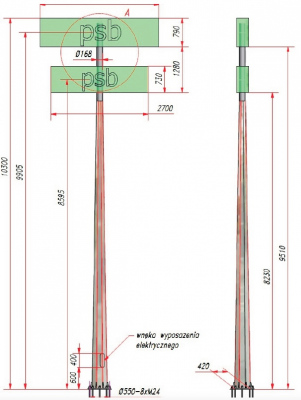

6.Możliwość montaŜu tablic o gabarytach i masach 790x3300mm-150kg (górna) oraz 730x2700mm-120kg (dolna).
7.Maksymalne przemieszczenie konstrukcji od ekstremalnych obciąŜeń charakterystycznych:
-przemieszczenie wierzchołka konstrukcji w kierunku prostopadłym do tablicy uy=20cm.
8.Możliwość malowania natryskowego w dowolnym kolorze RAL wg zamowienia.
9.Możliwość zamowienia kotew fundamentowych (wieńca).
Instrukcja montażu fundamentów prefabrykowanych
- Konstrukcje wykonywane są wg obowiązujących norm wykonania jak i norm dotyczących obciążenia konstrukcji.
- Dostępne są certyfikaty oraz obliczenia zgodnie z obowiązującymi normami dla danych stref wiatrowych.
- Panel fotowoltaiczny nie wymaga bezpiecznika. Regulatory ładowania posiadają zabezpieczenia. Pomiędzy regulatorem a akumulatorem oraz przed oprawą można umieścić bezpiecznik.
