Parametry wariantu |
|
Moc |
1W |
|
Strumień świetlny lampy [lm] |
125lm |
|
Czas pracy na baterii |
1h |
|
Tryb pracy |
awaryjny |
|
kolor |
biały |
|
Ogólne parametry techniczne |
|
Napięcie zasilania |
220÷240VAC/50÷60HZ |
|
Klasa ochronności |
II |
|
Zgodność z normami europejskimi (CE) |
TAK |
|
Certyfikat CNBOP |
TAK |
|
Szczegółowe parametry techniczne |
|
Źródło światła |
LED |
|
Sposób montażu |
sufitowy, natynkowy |
|
Stopień ochrony IP |
IP65 |

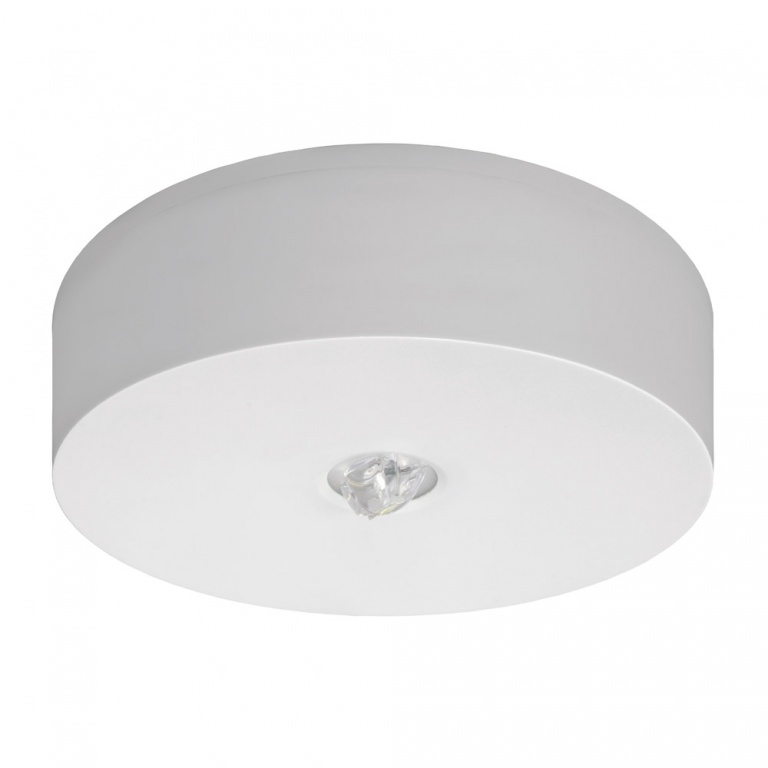

Seria opraw awaryjnych AXN to najnowsza linia produktów łączących niezwykle efektywne źródła power LED z najnowocześniejszym układem optycznym, zaprojektowanym do oświetlania dróg ewakuacyjnych oraz przestrzeni otwartych.
Oprawy z rodziny cechuje przede wszystkim:
- opcja wyboru źródła światła LED z zakresu: 1W (~115lm)
- opcja wyboru optyki: C – do dróg ewakuacyjnych; O– do przestrzeni otwartych;
- montaż: nabudowana;
- hermetyczne wykonanie: IP65; dzięki czemu znakomicie sprawdza się nawet w najtrudniejszych warunkach projektowych.
Dzięki wszystkim powyższym parametrom, oprawa AXN jest niezwykle uniwersalna, oraz efektywna co odzwierciedlają bardzo duże odległości montażowe pomiędzy oprawami:
- do 39m na drodze ewakuacyjnej;
- do 25m w przestrzeni otwartej; które wpływają na znaczące zmniejszenie ilości niezbędnych opraw awaryjnych, a w konsekwencji kosztów instalacji oraz późniejszej eksploatacji.
Oprawa może zostać skonfigurowana w dowolny sposób: jako oprawa systemu centralnej baterii, systemu monitoringu, wyposażona w funkcję auto- testu, bądź standardowa wersja autonomiczna.
LEGENDA:
SE – zasilana nieciągle (awaryjna);
SA – zasilana ciągle (awaryjno-sieciowa); AT – autotest;
RS – system monitoringu Rubic;
FZLV – oprawa do centralnej baterii 24VDC; CB – oprawa do systemu centralnej baterii; CBS – oprawa do centralnej baterii CBS;
ADS – oprawa do centralnej baterii CBS z modułem adresowym ADS;
ADL – oprawa do centralnej baterii CBS z modułem adresowym ADL;
AXNO – oprawa IP65 z soczewką do przestrzeni otwartych;
AXNC – oprawa IP65 z soczewką do dróg ewakuacyjnych;
AXENO – oprawa IP42 z soczewką do przestrzeni otwartych;
AXENC – oprawa IP42 z soczewką do dróg ewakuacyjnych;
A- wersja premium B- wersja premium+ C- wersja standard E – wersja eco
F- wersja standard CB G- wersja premium CB
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
Szczegółowe warunki gwarancji dostępne są na stronie https://www.elektriko.pl/gwarancje.html
- Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
- Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
- Towar jest fabrycznie nowy
- Gwarancja udzielana i realizowana jest na podstawie faktury VAT
- Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
- Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)
B1 = laska
Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.
B2 = płotek
Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.
B5 = kiełbaska
Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
