Ogólne parametry techniczne
|
|
Napięcie zasilania |
230V |
|
Klasa ochronności |
II |
|
Dopuszczenie montażu na powierzchniach normalnie palnych |
TAK |
|
Zgodność z normami europejskimi (CE) |
TAK |
Szczegółowe parametry techniczne
|
|
Stopień ochrony IP |
IP20 |

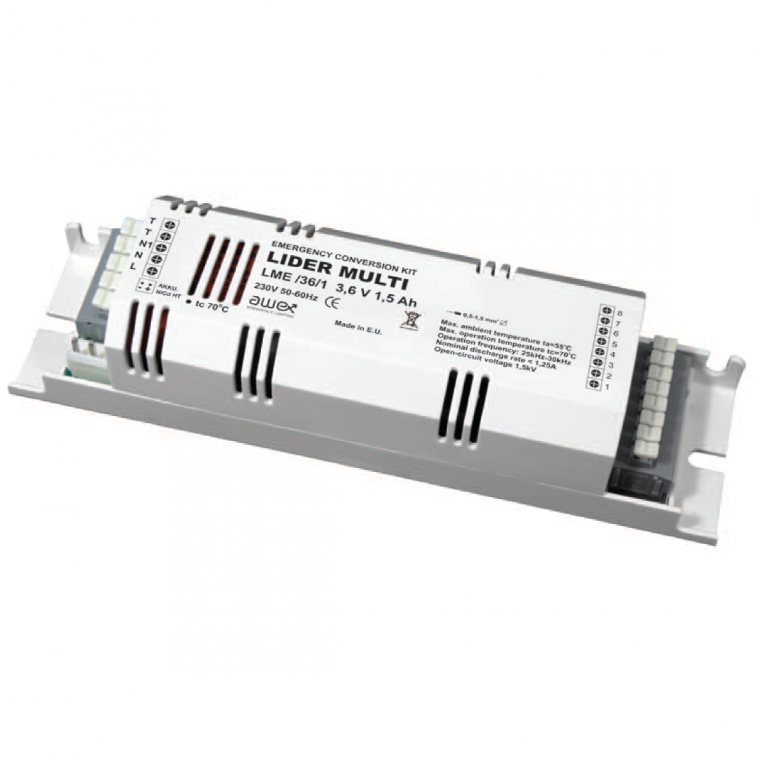

- Moduły w zestawie z akumulatorem
- WYKONANIE: Obudowa z poliwęglanu
- MONTAŻ: w oprawie oświetlenia podstawowego, lub osobnej obudowie
- NAPIĘCIE ZASILANIA: 230VAC/50÷60Hz
- ŹRÓDŁO ŚWIATŁA: Fluorescencyjne źródła światła
- CZAS ŁADOWANIA: Maksymalnie 24h
- CZAS PODTRZYMANIA I RODZAJE AKUMULATORÓW: 1h, 2h lub 3h; akumulatory Ni-Cd
- KLASA IZOLACJI: II
- STOPIEŃ OCHRONY: IP20
- TEMPERATURA OTOCZENIA: ta: 0°C÷55°C
- Opcjonalne przystosowanie do pracy w temperaturze do -25°C poprzez zastosowanie układu grzejnego HTR25 (patrz akcesoria)
OPCJE:
PT – przycisk testu
AT – autotest
DODATKOWE INFORMACJE:
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora
Zabezpieczenie przed głębokim rozładowaniem
Współpraca ze wszystkimi statecznikami elektronicznymi i magnetycznymi
Zastosowanie łagodnego zapłonu pozwalającego na oszczędność źródła światła
Terminy realizacji zamówień:
- „magazyn” - do 6 dni roboczych
- „10dni” - od 5 do 10dni roboczych
- „zapytanie” - od 11 do 21dni roboczych
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
