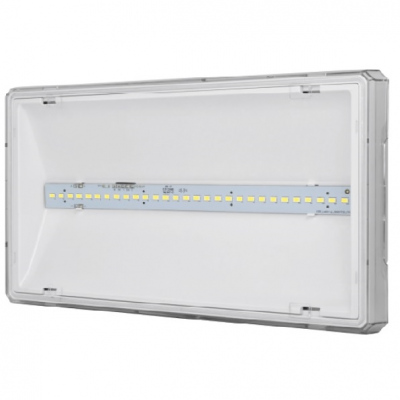

Parametry wariantu |
|
Moc |
6W |
|
Czas pracy na baterii |
1h |
|
Wymiary |
0.05 x 0.18 x 0.33 m |
|
Ogólne parametry techniczne |
|
Napięcie zasilania |
230V |
|
Klasa ochronności |
II |
|
Zgodność z normami europejskimi (CE) |
TAK |
|
Certyfikat CNBOP |
TAK |
|
Szczegółowe parametry techniczne |
|
Źródło światła |
LED |
|
Sposób montażu |
ścienny, sufitowy |
|
Stopień ochrony IP |
IP65 |
|
Oświetlenie awaryjne - parametry |
|
kolor |
biały |
CECHY CHARAKTERYSTYCZNE:
– Sygnalizacja ładowania akumulatora za pomocą diody LED
– Elektroniczne zabezpieczenie przed rozładowaniem baterii
– Funkcja automatycznego testowania (opcjonalnie)
– Możliwość pracy w trybie awaryjnym lub sieciowo – awaryjnym
– Możliwość zastosowania do systemu monitorowania Rubic
– Możliwość zastosowania do centralnej baterii
– Montaż natynkowy lub podtynkowy do ściany lub sufitu
– Korpus oprawy wykonany z poliwęglanu, szyba z plexi
– Oprawa może być zasilana ciągle lub nieciągle
– Montaż do powierzchni płaskich wewnątrz budynku
– Oprawa jest wyposażona w moduł, który pozwala zmieniać tryb pracy na awaryjny
– w celu zapewnienia stopnia szczelności IP67 nalezy stosować dławnice typu PG-13.
WYKONANIE:
Obudowa z białego, czarnego lub szarego poliwęglanu
Klosz transparentny z poliwęglanu
MONTAŻ:
Natynkowy (ściana, sufit)
Podtynkowy (ściana, sufit)
NAPIĘCIE ZASILANIA:
Oprawa autonomiczna – 220÷240VAC/50÷60Hz
Oprawa do centralnej baterii CB – 220÷240VAC/50÷60Hz;175÷275VDC
Oprawa do centralnej baterii FZLV – 24VDC
ŹRODŁO ŚWIATŁA: 1W, 2W lub 3W
CZAS ŁADOWANIA: Maksymalnie do 12h lub 24h*
CZAS PODTRZYMANIA I RODZAJE AKUMULATORÓW: 1h, 2h lub 3h; akumulatory Ni-MH lub Ni-CD* LiFePO4*
KLASA IZOLACJI: II
STOPIEŃ OCHRONY: IP67
TEMPERATURA OTOCZENIA: ta: 0 °C – 40 °C
Opcjonalne przystosowanie oprawy do pracy w temperaturze do -25°C
OPCJE:
SE – awaryjna (na ciemno)
SA- sieciowo-awaryjna (na jasno)
PT – przycisk testu
AT – autotest
RS – system monitoringu opraw awaryjnych Rubic System
RU – system monitoringu opraw awaryjnych Rubic UNA
FZLV – system centralnej baterii 24 VDC
CB – system centralnej baterii
DODATKOWE INFORMACJE:
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora
Zabezpieczenie przed głębokim rozładowaniem
Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV
Legenda do konfiguracji:
SE – awaryjna (ciemna)
SA – sieciowo-awaryjna (jasna)
PT – przycisk testu
AT – autotest
RS – system monitoringu opraw awaryjnych Rubic System
RU – system monitoringu opraw awaryjnych Rubic UNA
FZLV – oprawa do centralnej baterii 24VDC
CB – oprawa do systemu Centralnej Baterii
CBS – oprawa do centralnej baterii CBS
ADS – oprawa do centralnej baterii CBS z modułem adresowym ADS
ADL – oprawa do centralnej baterii CBS z modułem adresowym ADL
ET – oprawa IP67
WH – Oprawa w kolorze białym
GR – Oprawa w kolorze szarym
BL – Oprawa w kolorze czarnym
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
Szczegółowe warunki gwarancji dostępne są na stronie https://www.elektriko.pl/gwarancje.html
- Okres gwarancji na ten produkt wynosi 24 miesiące od daty sprzedaży
- Dokładamy wszelkich starań, aby sprzedawane przez nas produkty były najwyższej jakości
- Towar jest fabrycznie nowy
- Gwarancja udzielana i realizowana jest na podstawie faktury VAT
- Realizacja reklamacji: naprawa towaru lub wymiana na nowy, wolny od wad
- Zgłoszenia reklamacyjne rozpatrujemy w terminie 14 dni (w uzasadnionych przypadkach może termin ulec wydłużeniu, o czym informujemy)
B1 = laska
Ogniwa są ułożone w jednej linii, pakiet długi i wąski. Dobry, gdy w oprawie jest wąski kanał na akumulator.
B2 = płotek
Ogniwa są ułożone obok siebie jako płaski pakiet. Niższy, ale szerszy. Często opisywany jako „płotek 3-pole”.
B5 = kiełbaska
Ogniwa są połączone przewodami i mogą układać się elastyczniej w obudowie. Często spotykane przy LOVATO N.
