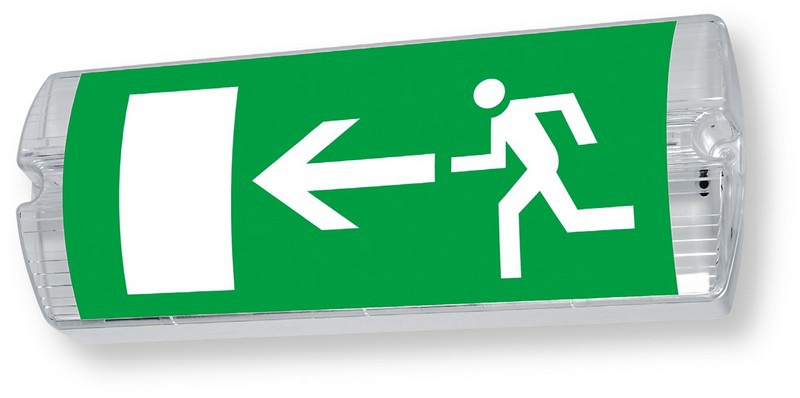

Oprawa awaryjna HELIOS IP65

Wykonanie:

• obudowa z białego  poliwęglanu
• klosz z przeźroczystego poliwęglanu

Montaż:

• bezpośrednio na ścianie lub suficie

Dane techniczne:

• Zasilanie: 230V  50÷60Hz
• Źródło światła: świetlówka T5 8W, 2G7 11W lub 2G11 18w
• Klasa izolacji: II
• Stopień ochrony: IP 42 lub IP65 (zaleznie od modelu)
• Temperatura otoczenia: 0 ° C ÷ 40 ° C
• Czas ładowania akumulatora: do 24h
• Rodzaj akumulatora: Ni-Cd
• Czas pracy w trybie awaryjnym: 1,2 lub 3 h ( zależnie od modelu)
• Zaciski przyłączeniowe:  2×2,5mm2 lub  3×2,5mm2 (zależnie od modelu)

Cechy charakterystyczne:

• Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora
• Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii
• Zgodność z normą PN-EN 60598
• Opcjonalnie wykonanie PT lub RS
• Odległość rozpoznawania: 25m
• Świadectwo dopuszczenia CNBOP
• Szybki montaż
• Trwała konstrukcja

Uniwersalna jednostronna oprawa  przeznaczona jest do stosowania w obiektach użyteczności publicznej jako oprawy awaryjne oraz kierunkowe do podświetlania znaków ewakuacyjnych wskazujących drogę ewakuacji z obiektu  w sytuacji zagrożenia. Oprawa może jest wyposażona w źródło świtała w postaci świetlówki . W zależności od potrzeb mamy do dyspozycji trzy rodzaje świetlówek; T5 8W, 2G7 11W, 2G11 18W. Oprawa przystosowana do montażu natynkowego ściennego lub na suficie.

STANDARD

Konfiguracja oprawy

AUTOTEST

Konfiguracja oprawy

CENTRALNA BATERIA

Konfiguracja oprawy

Legenda:

• SE -awaryjna (ciemna)
• SA -awaryjno-sieciowa (jasna)
• RS -system monitoringu Rubic
• PT -przycisk testu
• AT -autotest
• CB -do centralnej baterii evg AC/DC
• HE -oprawa Helios IP42
• H -oprawa Helios IP65

Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):

SE - awaryjna (ciemna)

Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

SA - awaryjno-sieciowa (jasna)

Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny  i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

PT - ręczny przycisk testu

Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.

RS - system monitoringu rubic

Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC

AT - autotest

Oprawa wyposażona w autonomiczny system testujący

S - Sieciowa

Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej

CB - do centralnej baterii

Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

Przykładowy kod zamówienia / indeks oprawy

PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.

AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.

Rodzaje testów:

Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas 5 minut
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas
• zadeklarowany dla danej oprawy (1, 2, 3 h)
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.

Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.

Moduły kompatybilne z oprawami LOVATO

Dla oprawy lovato N w wersji SA lub SE

• NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
• NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N

Dla oprawy lovato N w wersji Autotest

• NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
• NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
