Ogólne parametry techniczne |
|
Napięcie zasilania |
230V |
|
Klasa ochronności |
II |
|
Zgodność z normami europejskimi (CE) |
TAK |
|
Certyfikat CNBOP |
TAK |
|
Szczegółowe parametry techniczne |
|
Źródło światła |
LED |
|
Stopień ochrony IP |
IP22 |
|
Oświetlenie awaryjne - parametry |
|
ilość w opakowaniu zbiorczym |
8szt |
|
długość [m] |
0,35 |
|
kolor |
biały |
|
szerokość [m] |
0,144 |
|
wysokość [m] |
0,192 |
Wykonanie:
- obudowa z białego poliwęglanu
- klosz z opalizowanego poliwęglanu
Montaż:
- bezpośrednio na suficie oraz opcjonalnie podtynkowo lub do gipskartonu
Dane techniczne:
- Zasilanie: 230V 50÷60Hz
- Źródło światła: LED 1,2W
- Klasa izolacji: II
- Stopień ochrony: IP 22
- Temperatura otoczenia: 0 ° C ÷ 40 ° C
- Czas ładowania akumulatora: do 24h
- Rodzaj akumulatora: Ni-Cd
- Czas pracy w trybie awaryjnym: 1,2 lub 3 h ( zależnie od modelu)
- Zaciski przyłączeniowe: 2×2,5mm2 lub 3×2,5mm2 (zależnie od modelu)
Cechy charakterystyczne:
- Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora
- Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii
- Zgodność z normą PN-EN 60598
- Opcjonalnie wykonanie PT lub RS
- Odległość rozpoznawania: 20m
- Świadectwo dopuszczenia CNBOP
- Nowoczesne wzornictwo

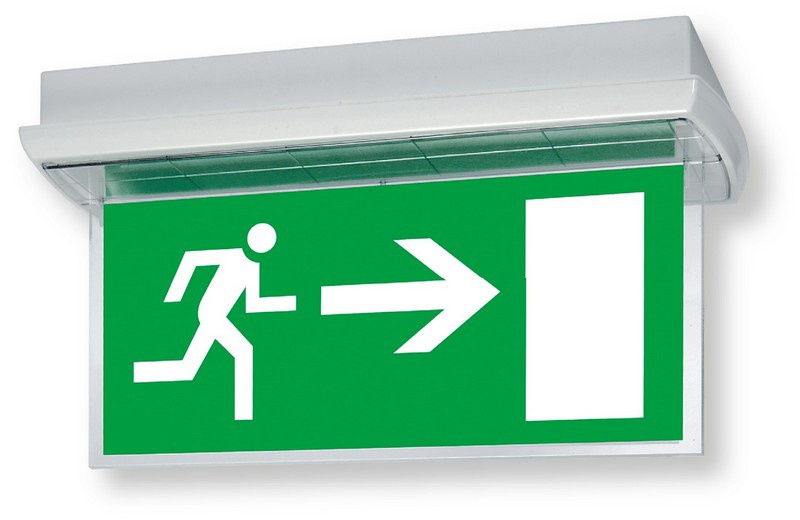

Dwustronna odmiana oprawy Tiger led przystosowana do montażu na suficie. Opcjonalnie może być zamontowana podtynkowo lub do gipskartonu. Oprawa jest wyposażona w źródło światław postaci diod LED. Korpus jest wykonany z poliweglanu co sprawia, że konstrukcja oprawy jest bardzo wytrzymała. Oprawa charakteryzuje się bardzo niskim zużyciem energii elektrycznej oraz bardzo dużą trwałością źródła światła. Dodatkowo zastosowana szyba plexi pozwala uzyskać rozpoznawanie na poziomie 30metrów.
STANDARD
Konfiguracja oprawy
|
typ
|
czas [h]
|
praca
|
opcje dodat
|
|
TPL
|
1
|
2
|
3
|
SE
|
SA
|
PT
|
RS
|
AUTOTEST
Konfiguracja oprawy
|
typ
|
czas [h]
|
praca
|
autotest
|
|
TPL
|
1
|
2
|
3
|
SE
|
SA
|
AT
|
CENTRALNA BATERIA
Konfiguracja oprawy
Legenda:
- SE -awaryjna (ciemna)
- SA -awaryjno-sieciowa (jasna)
- RS -system monitoringu Rubic
- PT -przycisk testu
- AT -autotest
- CB -do centralnej baterii evg AC/DC
- TPL -oprawa Tiger ds LED
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii
Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
