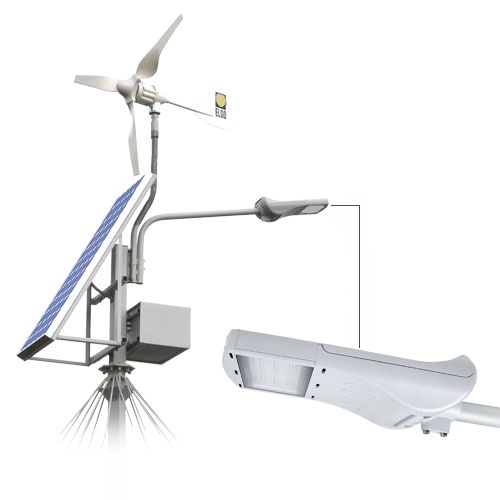

Zestaw hybrydowy LED SUNWIND

Opis techniczny

elementy hybrydowego zestawu oświetleniowego SUNWIND:

• słup stalowy z powłoką antykorozyjną o wysokości 6m
• oprawa hybrydowa OH, wyposażona w diody świecące Power LED firmy Cree
• panel ogniw fotowoltaicznych MWG-130I wykonanych z półprzewodnika – polikrystalicznego krzemu, do transformacji energii świetlnej promieniowania słonecznego na energię elektryczną:
  • moc nominalna ogniwa 130W
  • napięcie 18V
  • pod wpływem energii słonecznej następuje przemieszczenie ładunków elektrycznych, co powoduje pojawienie się różnicy potencjałów, czyli napięcia elektrycznego
• turbina wiatrowa FD1,5-0,3/10C generująca prąd stały o napięciu 12V:
  • trzy łopaty na osi turbiny zamocowane tworzące wirnik o średnicy 1,38m
  • energia elektryczna wytwarzana przy prędkości wiatru wynoszącej już 1,8 m/s
  • maksymalna moc 300W uzyskiwana przy prędkości wiatru 10m/s
  • przy prędkości wiatru przekraczającej 50 m/s specjalny hamulec zatrzymuje turbinę i zapobiega jej uszkodzeniu
• akumulator żelowy, w którym gromadzona jest energia uzyskiwana z panelu słonecznego i turbiny wiatrowej:
  • pojemność 120Ah
  • napięcie nominalne 12V
• sterownik HKZ12B/A-22/20-TB, którego zadaniem jest przesyłanie energii elektrycznej uzyskiwanej z panelu fotowoltaicznego i turbiny wiatrowej do akumulatora i oprawy oświetleniowej
• czujnik zmierzchowy napięcie 12V DC realizujący automatyczne załączanie i wyłączanie oświetlenia

Zastosowanie

oświetlenie powierzchni publicznej i prywatnej, np.:  przystanków autobusowych, deptaków, promenad, przejść dla pieszych, parków, placów zabaw, obiektów handlowych i przemysłowych, parkingów, terenów przydomowych, ogrodów, działek rekreacyjnych itp.

Sposób montażu

• montaż słupa na przygotowanym wcześniej fundamencie (brak w zestawie) dostosowanym do otworów w podstawie i gabarytów słupa, zalecany rozstaw szpilek w fundamencie 200x200mm
• montaż wszystkich elementów zestawu według instrukcji montażu
• ustawienie ramienia wysięgnika i montaż oprawy hybrydowej OH
• możliwość płynnej zmiany kąta nachylenia oprawy OH w zakresie -5^o ÷ +15^o na pionowych słupie i -15^o ÷ +5^o na wysięgniku poziomym, dzięki specjalnej konstrukcji regulowanego uchwytu montażowego

Dodatkowe informacje

• powierzchnia boczna narażona na wiatr opraw OH: od 0,046m² do 0,054m² (w zależności od typu oprawy)

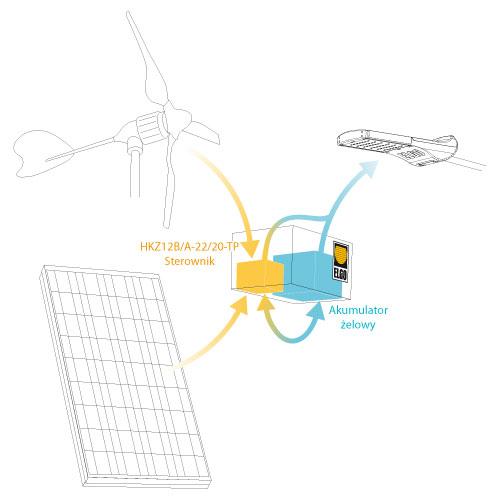

• schemat ideowy hybrydy

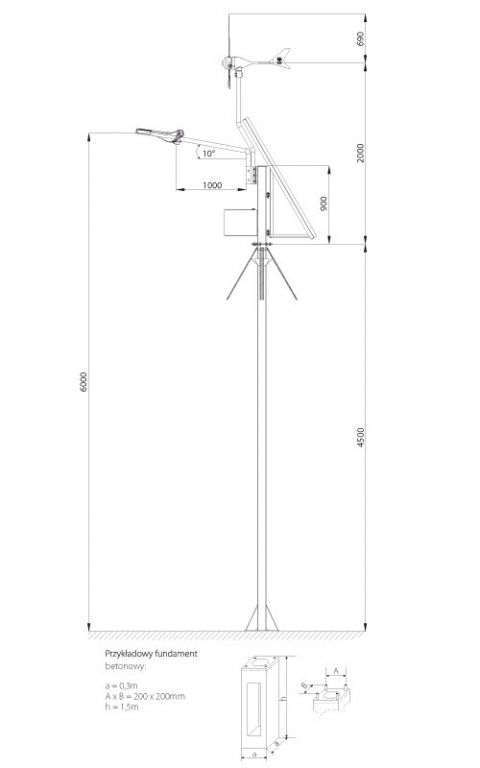

Wymiary

Dobór źródła światła do oprawy - przydatne informacje.
