Montaż fundamentów prefabrykowanych do słupów oświetleniowych

1. Montaż fundamentów powinien zostać wykonany przez osoby wykwalifikowane ze szczególną ostrożnością z zachowaniem zasad BHP uwzględniając właściwą technologie montażu.

2. Przed przystąpieniem do montażu fundamentów należy sprawdzić zgodność posadowienia z projektem zagospodarowania terenu względnie projektem budowlanym.

3. Fundamenty dzielone (dwuelementowe) należy skręcić ze sobą za pomocą dostarczonych w komplecie śrub, czynność tę należy wykonać przed posadowieniem w wykopie.

4. Fundament należy zabezpieczyć powłoką izolacyjną, jeśli nie został zabezpieczony fabrycznie należy wykonać malowanie na budowie.

5. Fundamenty są przeznaczone do posadowienia w gruncie o następujących parametrach:

• przyjęte warunki posadowienia fundamentów na wysokości zabudowy uwzględniają zaleganie gruntów niespoistych, różnorodnie uwarstwionych w stanie zagęszczonym co odpowiada występowaniu gruntów rodzimych mineralnych, które stanowią wszelkiego rodzaju żwiry, pospółki, i piaski grube i średnie,

• posadowienie na terenie płaskim,

• występowanie wody gruntowej poniżej poziomu posadowienia.

6. Na wykonawcy przed przystąpieniem do wykopów pod fundamenty ciąży obowiązek sprawdzenia:

• lokalizacji,

• uzbrojenia podziemnego terenu,

• warunków geologiczno – gruntowych.

7. Wszystkie modyfikacje oraz odstępstwa od warunków posadowienia muszą zostać skonsultowane i zaakceptowane przez autora projektu.

8. Metodę wykonania wykopu należy dobrać odpowiednio uwzględniając głębokość wykopu, ukształtowania terenu oraz warunków gruntowych.

9. Wykonany wykop na posadowienie fundamentu powinien być większy od wymiarów zewnętrznych samego fundamentu celem dokonania odpowiedniego procesu zagęszczenia gruntu wokół fundamentu.

10. Montaż fundamentu w wykopie:

• umieścić fundament w wykopie ręcznie lub za pomocą odpowiedniego sprzętu dźwigowego,

• wprowadzić rury osłonowe lub przewody zasilające w odpowiednie otwory kablowe znajdujące się w fundamencie,

• wyprowadzić bednarkę uziemiającą uwzględniając stronę jej montażu ze stopą słupa.

• wypoziomować fundament,

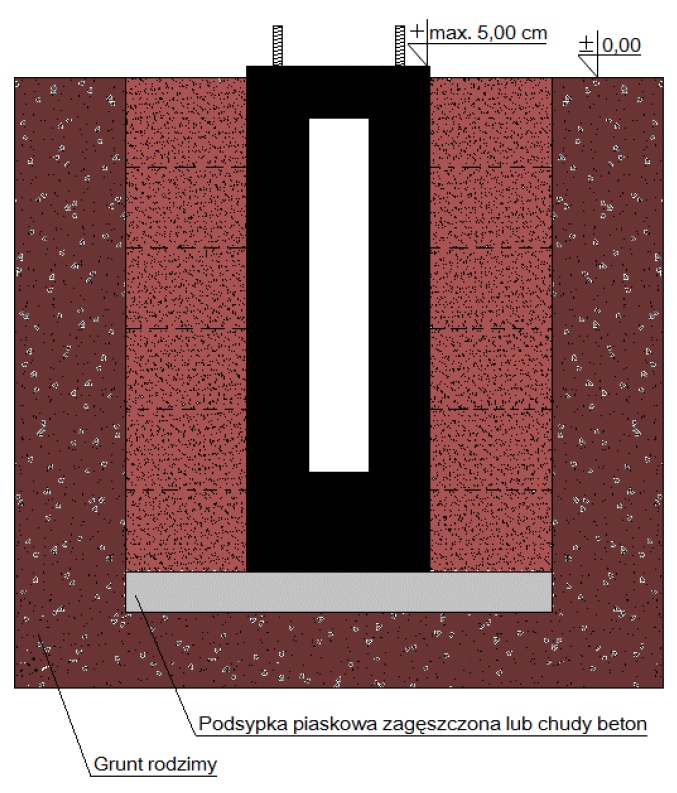

• zasypywać gruntem rodzimym zagęszczając warstwami około 15–20 cm.

11. Po zakończeniu wszelkich czynności montażowych należy sprawdzić prawidłowość posadowienia fundamentu:

• górna powierzchnia fundamentu powinna być wypoziomowana,

• górna krawędź fundamentu nie powinna wystawać więcej niż 5 cm., uwzględniając poziom zgodny z projektem budowlanym lub projektem zagospodarowania terenu.

Montaż fundamentu

Montaż fundamentów serii F/200

W przypadku zestawów z fundamentem F/200 stopa słupa oświetleniowego ma zastosowanie w procesie produkcji wszystkich slupów parkowych i ulicznych o wysokości do 12m włącznie, a także innych konstrukcji przewidzianych do mocowania na fundamentach prefabrykowanych serii F/200.

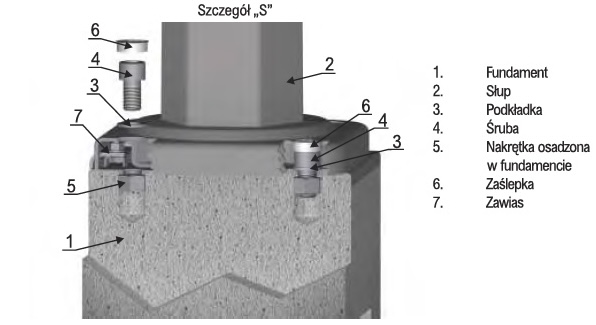

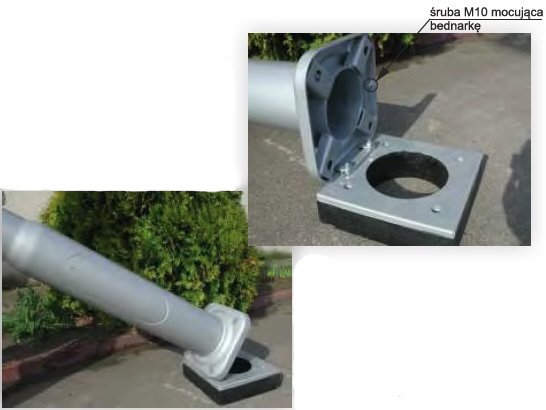

Poniżej widok węzła mocującego stopę oraz sposób montażu z zastosowaniem zawiasu oraz podnoszenie słupa przy użyciu zawiasu.

Stopa F/200

Stopa wytłaczana jest z blachy w kształcie czworoboku przechodzącego w ścięty cylinder. Wyposażona jest ona w uchwyty pod zawiasy ułatwiające postawienie slupa na fundamencie bez użycia dźwigu. Węzeł mocujący słup z fundamentem wraz ze śrubami montażowymi i zawiasem jest calkowicie ukryty w wytłoczonym czworoboku.

Zalety:

• Dodatkowa ochrona polączeń śrubowych przed korozją i uszkodzeniami mechanicznymi.

• Standardowy zawias dla skipów oświetleniowych do 12m wysokości oraz innych konstrukcji mocowanych na fundamencie serii F/200

• Utrudniony dostęp do śrub mocujących dla osób postronnych

• Ujednolicone gabaryty stopy i rozstaw śrub mocujących dla slupów parkowych i ulicznych

• Estetyczny wygląd

Mocowanie fundamentu
