Zasilacz bezprzerwowy do modułów podrzędnych ZMP-U

System RUBIC UNA jest to najnowsza i najbardziej zaawansowana

wersja systemu monitorowania niezależnych opraw oświetlenia

awaryjnego oraz ewakuacyjnego za pomocą przewodów komunikacyjnych. Dedykowany jest do obiektów średniej

lub dużej wielkości. Każda centralka posiada możliwość kontroli do 4000 opraw przy użyciu modułów podrzędnych MPU250 – Power. Moduły podrzędne komunikują się z centralką RUBIC UNA poprzez sieć LAN. Z uwagi na wykorzystanie połączenia za pośrednictwem sieć LAN istnieje możliwość komunikacji pomiędzy modułami podrzędnymi.

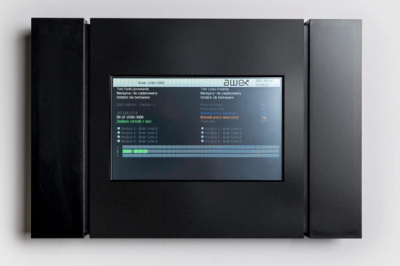

RUBIC UNA posiada panel dotykowy oraz graficzne, intuicyjne menu,

co sprawia że w łatwy i prosty sposób można skonfigurować system bez

użycia aplikacji SmartVISIO.

Z uwagi na zastosowane rozwiązania techniczne wyeliminowano

znaczenie polaryzacji podczas podłączania magistrali komunikacyjnej do:

• centralki RUBIC UNA

• modułów podrzędnych MPU250 – Power

• modułów adresowych RU

Każdy moduł adresowy RU posiada własny, indywidualny numer/

adres. Adresy nadawane są na etapie produkcji, a zatem niewymagane

jest, podczas instalacji oraz prac konserwacyjnych, dodatkowe urządzenie w postaci programatora adresu.

Charakterystyka centralki RUBIC UNA:

• centrala z panelem dotykowym

• unikalne adresy opraw

• moduły adresowane na etapie produkcji

• niewymagany programator adresu

• intuicyjne graficzne menu

• dowolna polaryzacja przewodów komunikacyjnych

• 4 bezpotencjałowe wejścia i wyjścia wbudowane w centralę

• możliwość zdalnej kontroli poprzez Ethernet i stronę www

• monitorowanie centrali do 750 opraw – 3 magistrale logiczne 01, 02 i 03 (każdy po 2 kanały fizyczne)

• możliwość rozszerzenia do 4000 opraw poprzez zastosowanie modułów

podrzędnych

• sygnalizacja stanu systemu ikonami na ekranie centrali

• możliwość podłączenia zarówno fluorescencyjnych, jak i ledowych

źródeł światła

• wewnętrzny akumulator zapewniający ciągłą pracę centrali

• automatyczne wykonywanie testów

• rejestrowanie wyników testów w dzienniku zdarzeń

• możliwość podziału opraw na grupy z dowolnie konfigurowanym

czasem testowania

• tryb pracy nocnej dla wybranych opraw/grup

• zarządzanie i wizualizacja systemu za pomocą dedykowanego

oprogramowania SmartVISIO

• system BACnet, umożliwiający kompatybilność RUBIC UNA z systemem BMS

Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):

SE - awaryjna (ciemna)

Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

SA - awaryjno-sieciowa (jasna)

Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny  i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

PT - ręczny przycisk testu

Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.

RS - system monitoringu rubic

Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC

AT - autotest

Oprawa wyposażona w autonomiczny system testujący

S - Sieciowa

Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej

CB - do centralnej baterii

Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

Przykładowy kod zamówienia / indeks oprawy

PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.

AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.

Rodzaje testów:

Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas 5 minut
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas
• zadeklarowany dla danej oprawy (1, 2, 3 h)
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.

Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.

Moduły kompatybilne z oprawami LOVATO

Dla oprawy lovato N w wersji SA lub SE

• NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
• NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N

Dla oprawy lovato N w wersji Autotest

• NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
• NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
